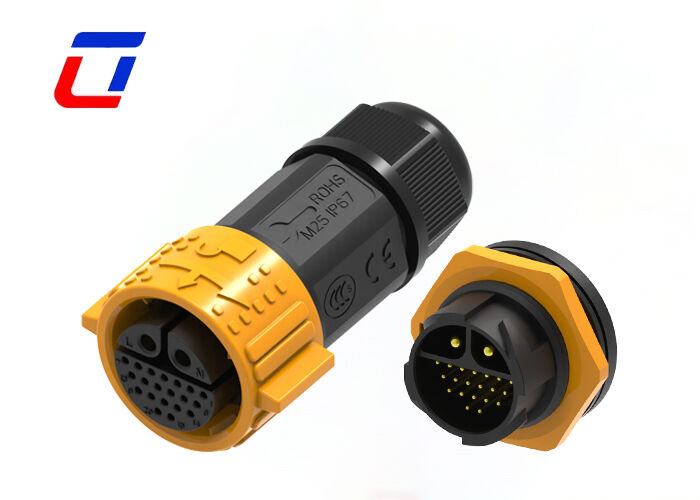

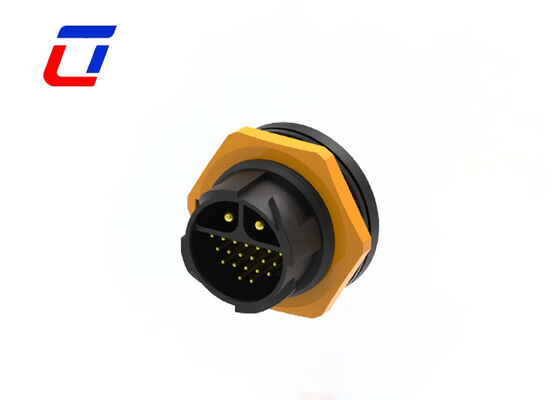

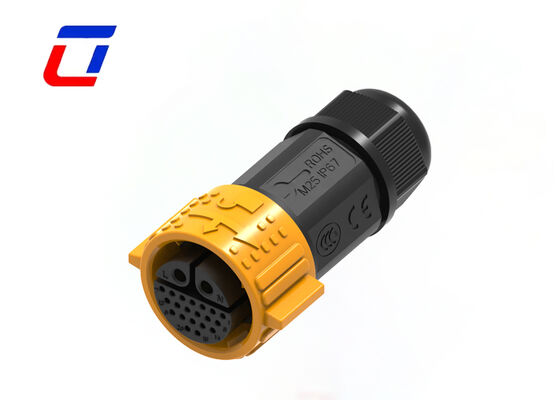

M25 2+20 Pin Circolare Push Pull connettori 300V Plug And Socket Cable Connector
Visualizzazione del prodotto
Signal And Power Multi Connectors M25 2+20 Pin Waterproof 300 Volt Wire To Board is a multi-functional connecting device specially developed for the coordinated transmission of signals and power in industrial scenarios. Grazie al suo layout preciso e alle sue prestazioni di protezione affidabili, è diventata la soluzione preferita per gli scenari di connessione da cavo a scheda.
Il prodotto adotta una struttura a 2+20 pin, che separa chiaramente l'area di trasmissione della potenza e l'area di trasmissione del segnale.e i 20 pin assicurano una trasmissione a bassa perdita di segnali ad alta frequenzaI due funzionano in sinergia senza interferenze reciproche, adattandosi perfettamente alle esigenze delle attrezzature industriali che devono realizzare allo stesso tempo l'alimentazione e il controllo del segnale.
Il prodotto è dotato di un'interfaccia standard M25, compatibile con i cavi della stessa specifica, con elevata capacità di connessione; le prestazioni impermeabili del nucleo sono state rigorosamente testate,che può resistere efficacemente all'intrusione della polvere e all'erosione da macchie d'acqua, si adattano a condizioni di lavoro complesse come l'aria aperta, l'umidità e la polvere e costruiscono una solida barriera protettiva per il funzionamento stabile dell'apparecchiatura.Il guscio è fatto di materiali di ingegneria con eccellente resistenza alle intemperie, che ha prestazioni eccezionali di resistenza all'invecchiamento, agli urti e alle alte e basse temperature (-40°C a 105°C),che possono facilmente far fronte a collisioni meccaniche e fluttuazioni di temperatura in ambienti industriali, e prolungano significativamente la vita utile del prodotto.
Industria delle applicazioni
- Applicazione delle comunicazioni
- Macchine per la codifica dei prodotti
- Codifica dei prodotti di inventario
- Sistemi a getto d'inchiostro
- Sistema solare
- Apparecchiature per il getto d'inchiostro industriali
- Apparecchiature elettriche
- Attrezzature di laboratorio di medicina legale e patologia
- Apparecchiature di comunicazione
- Macchine pesanti
Caratteristiche principali
- Versione di montaggio sul campo cavo a bordo
- Servizio di montaggio di cavi disponibile
- Struttura di blocco rapido e di rilascio rapido
- L'impermeabilità è considerata sufficiente per la maggior parte delle applicazioni all'aperto
- Segnale di potenza in un set
- Disposizione del segnale di potenza a 2 pin 20 pin
Parametri elettrici
| Parametro |
Specificità |
| Numero di polacchi |
Filtro a 22 pin per il connettore della scheda |
| Classificazione attuale |
15A +5A |
| Valore nominale della tensione |
300VAC massimo |
| Tensione di durata |
2500VAC @ 60 s. |
Parametri tecnici
| Parametro |
Specificità |
| Resistenza al contatto |
10 mΩ massimo |
| Struttura isolante |
500 MΩ a 500VDC |
| Temperatura di funzionamento |
-40°C ~ +105°C |
| Classe IP |
IP67 (1m / 30min) |
| Materiale di muffa |
PA66 |
| Materiale di contatto/terminale |
Rame placcato d'oro |
| Materiale del sigillo |
Acciaio |
Parametri di funzionamento
| Parametro |
Specificità |
| Valore nominale della tensione |
600VAC massimo |
| Classificazione attuale |
20A al massimo |
| Dimensione del filo min OD |
6.5 mm ~ 10 mm |
| Dimensione massima del filo |
10.5 mm ~ 18 mm |
| Max.Area di sezione trasversale del cavo |
0.5 mm2 ~ 6.0 mm2 |
Configurazione del prodotto
Dimensione del prodotto
Ulteriori dettagli tecnici
Domande frequenti
Q1: Qual è la tensione nominale?
A1: tensione nominale, nota anche come tensione di funzionamento, che dipende principalmente dal materiale di isolamento del connettore utilizzato, dalla distanza tra le dimensioni di contatto.Alcuni componenti o dispositivi in tensione inferiore alla loro tensione nominale possono non essere completati alle loro funzioni..
Q2: Quanti materiali puoi fornire?
A2: Ci sono diversi materiali dal connettore e dal cavo, di solito usiamo materiale PVC/Nylon per il connettore del prodotto, materiale PVC/gomma/silicone è stato utilizzato nel cavo.Naturalmente possiamo anche secondo le vostre esigenze per scegliere il materiale.
Q3: Come rintracciare la mia spedizione?
A3: una volta spedita la merce, vi invieremo il numero di tracciamento e il link della piattaforma logistica.
