Name: M23 connettori per cavi stampati a 90 gradi 2+1+5 Pin Push Lock connettore impermeabile
Brand: Shenzhen Ulinkcon Technology Co., Ltd.
SKU: M23
Availability: InStock

Casa Prodotti Multi Pin Connectors Waterproof

M23 connettori per cavi stampati a 90 gradi 2+1+5 Pin Push Lock connettore impermeabile

Dettagli:

Luogo di origine:	Cina
Marca:	Ulinkcon
Certificazione:	CE/Rohs/TUV/UL
Numero di modello:	M23

Termini di pagamento e spedizione:

Quantità di ordine minimo:	negoziazione
Prezzo:	Negoziabile
Imballaggi particolari:	1. sacchetto di plastica;2. Cartone;3.Secondo le esigenze del cliente
Tempi di consegna:	3-6 giorni lavorativi
Termini di pagamento:	T/T, D/P, L/C, D/A, Western Union, MoneyGram
Capacità di alimentazione:	100000 coppie Montly

Contatto

Descrizione di prodotto dettagliata

Spillo:	2+1+5 pin	Valutazione attuale:	50A, 15A
tipo:	connettore impermeabile	Materiale:	PA66
Gamma di diametri:	24-9AWG	Colore:	Blu
Evidenziare:	M23 connettore impermeabile a 90 gradi , 2+1+5 pin push lock , Connettore multipolare impermeabile

1 Messa a terra 2 Alimentazione 5 Dati Connettore M23 IP67 Impermeabile Bloccaggio a pressione

Panoramica del Prodotto

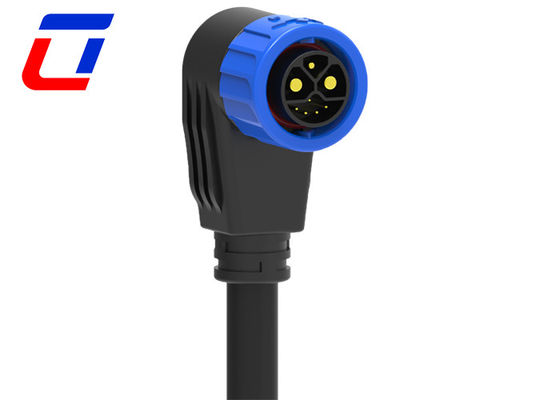

Questo prodotto è un connettore per cavi stampato M23 a 90 gradi, che adotta una disposizione dei pin separata 2+1+5, dotato di una struttura a bloccaggio a pressione e un design impermeabile. Il prodotto è fabbricato tramite un processo di stampaggio integrato, garantendo una connessione salda tra il cavo e il connettore. Il design a 90 gradi è adatto per spazi di installazione ristretti, consentendo la trasmissione precisa e suddivisa di alimentazione e segnali. È ampiamente utilizzato in apparecchiature di automazione industriale, macchine utensili CNC, sensori, apparecchiature di monitoraggio esterne e altri scenari, fornendo una soluzione impermeabile stabile e affidabile per le connessioni dei circuiti in ambienti di installazione complessi.

Settori di Applicazione

Luci di Crescita
Applicazione Comunicazioni
Macchine per la Codifica dei Prodotti
Codifica Prodotti di Inventario
Sistemi a Getto d'Inchiostro
Sistema Solare
Apparecchiature a Getto d'Inchiostro Industriali
Apparecchiature Elettriche
Apparecchiature Forensi e Patologiche di Laboratorio
Apparecchiature di Comunicazione
Macchinari Pesanti

Caratteristiche Tecniche

Struttura Stampata a 90 Gradi, Adatta a Spazi Ristretti: Adotta un design di stampaggio integrato a 90 gradi, che consente di risparmiare spazio di installazione ed è particolarmente adatto per l'installazione in aree ristrette come all'interno delle apparecchiature e negli angoli; l'angolo di stampaggio preciso garantisce un instradamento regolare dei cavi, evitando danni causati da torsioni e trazioni dei cavi e migliorando la razionalità e l'estetica della disposizione delle connessioni.

Disposizione dei Pin 2+1+5, Trasmissione Precisa Senza Interferenze: Utilizza un design a pin separati 2-pin + 1-pin + 5-pin, corrispondenti rispettivamente a diversi circuiti di alimentazione e canali di segnale, realizzando la trasmissione sincrona e precisa di alimentazione e segnali multipli, ed evitando completamente interferenze tra diversi tipi di segnali; i pin sono realizzati in materiale metallico ad alta conducibilità con bassa resistenza di contatto e basse perdite di trasmissione, garantendo un funzionamento stabile delle apparecchiature.

Design a Bloccaggio a Pressione, Connessione Salda e Comoda: Dotato di una comoda struttura di bloccaggio a pressione, l'inserimento e la rimozione sono semplici e il bloccaggio o lo sbloccaggio possono essere completati con una leggera pressione, migliorando notevolmente l'efficienza di installazione e manutenzione; dopo il bloccaggio, l'aderenza è stretta, con eccellente resistenza agli urti e prestazioni anti-caduta, che possono resistere efficacemente alle vibrazioni e alle trazioni esterne durante il funzionamento delle apparecchiature, garantendo una connessione continua e stabile.

Parametri Elettrici

Numero di Poli	Connettore impermeabile a 8 pin
Corrente Nominale	50+15A +5Amax.
Tensione Nominale	300VAC max
Tensione di Durata	1500VAC @ 60 s.

Parametri Tecnici

Resistenza di Contatto	10 mΩ max
Struttura di Isolamento	500 MΩ a 500VDC
Temperatura di Esercizio	-40°C ~ +105°C
Classe IP	IP67 (1m / 30min) quando accoppiato
Materiale dello Stampo	PA66
Materiale Contatto/Terminale	Ottone Placcato Oro
Materiale di Tenuta	Silicone

Parametri Operativi

Tensione Nominale	600VAC max
Corrente Nominale	50A max
Dimensione Minima del Filo OD	3.0mm ~ 6.0mm
Dimensione Massima del Filo OD	8.0mm ~ 16.0mm
Area Massima della Sezione Trasversale del Cavo	0.5mm² ~ 10.0mm²

Domande Frequenti

Q1: Sei una fabbrica o una società commerciale?

A: Siamo una fabbrica. Situata nell'Ulinkcon Industrial Park, nel distretto di Bao'an, a Shenzhen, in Cina

Q2: Posso avere un'etichetta personalizzata?

A: Sì, certo, puoi creare la tua etichetta privata e il tuo pacchetto, se hai bisogno di progettare l'imballaggio, abbiamo anche un designer professionista al tuo servizio.

Q3: Quali metodi di pagamento accettate?

A: Supportiamo i principali metodi di pagamento internazionali: T/T (Trasferimento Telegrafico), L/C (Lettera di Credito), PayPal e West Union. Per ordini di grandi dimensioni, il 30% di acconto + il 70% di saldo prima della spedizione è il nostro termine standard.

Q4: Quanti materiali puoi fornire?

A: Ci sono diversi materiali per connettori e cavi, di solito utilizziamo materiale PVC/Nylon per produrre connettori, materiale PVC/Gomma/Silicone viene utilizzato nei cavi. Naturalmente possiamo anche scegliere il materiale in base alle tue esigenze.
