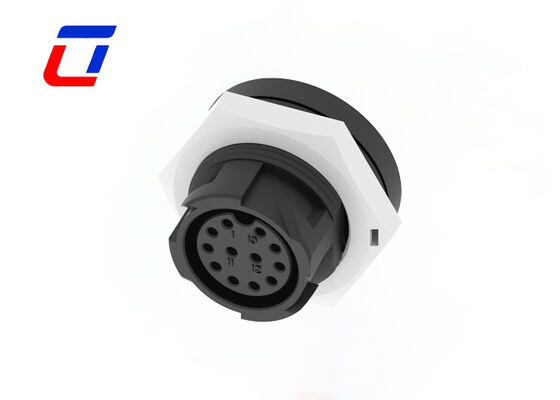

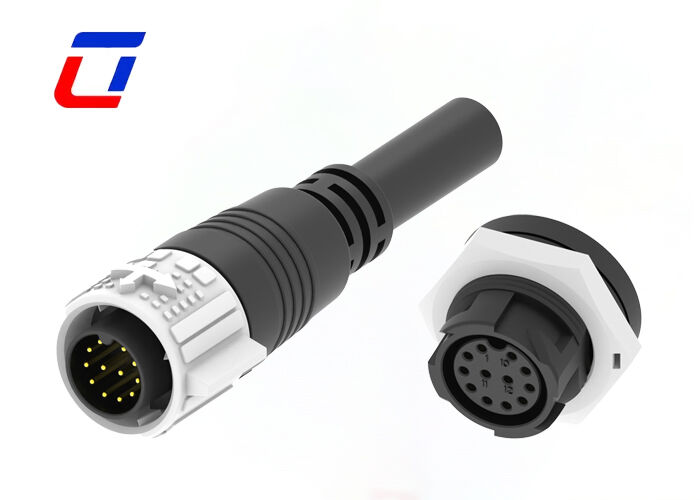

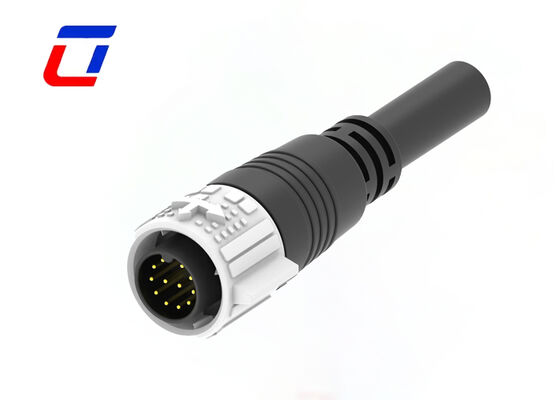

Connettori circolari M19 a 12 pin IP67 con spina e presa impermeabili
Breve descrizione
Questo modello di connettori è specializzato per varie applicazioni di alimentazione, con un design facile da usare nel sistema di bloccaggio a pressione, basta un secondo per inserirlo, quindi si blocca automaticamente.
In questo modello di connettore, il design Power & Singal insieme in un unico set sta diventando sempre più popolare per molti dispositivi, il che risolve perfettamente l'utilizzo separato del connettore di alimentazione e segnale, specialmente per le applicazioni con spazio limitato.
Il montaggio del cavo disponibile per i connettori multi-pin è supportato in Ulinkcon, si prega di condividere la richiesta del cavo in dettaglio, servizio personalizzato disponibile.
Specifiche principali e design di adattamento: Presenta una configurazione precisa a 12 pin, ottimizzata per la trasmissione di segnali e alimentazione in scenari a bassa corrente, garantendo un'alimentazione stabile e l'integrità del segnale per apparecchiature a basso consumo energetico; adotta un'interfaccia circolare standard M19, che funge da spina maschio che si adatta con precisione alle prese a 12 pin con allineamento preciso dell'inserimento, bassa impedenza di contatto, compatibile con le specifiche dei cavi di varie apparecchiature a bassa corrente, consentendo un'installazione e un aggancio efficienti e fluidi.
Protezione impermeabile IP67: Dotato di prestazioni impermeabili e antipolvere di alto livello IP67, che adotta un design a doppia protezione di alloggiamento sigillato integrato e anello di tenuta in gomma impermeabile ad alte prestazioni. Può resistere efficacemente a pioggia, spruzzi d'acqua e intrusione di polvere e persino funzionare normalmente in scenari di immersione in acqua a breve termine, eliminando completamente il rischio di cortocircuito in scenari di trasmissione a bassa corrente e garantendo il funzionamento stabile delle apparecchiature in ambienti complessi.
Adattamento esclusivo a bassa corrente: Corrisponde accuratamente ai requisiti di trasmissione a bassa corrente e il design del circuito ottimizza la perdita di basso consumo energetico, adatto per l'alimentazione e la trasmissione del segnale di varie apparecchiature elettroniche a bassa potenza; i pin adottano un design di conduzione di precisione, evitando efficacemente il contatto scadente in scenari a bassa corrente e migliorando l'affidabilità della trasmissione.
Materiale e lavorazione ad alta affidabilità: L'alloggiamento è realizzato in plastica tecnica ad alto isolamento, con eccellente resistenza alla corrosione e agli urti, garantendo al contempo la sicurezza dell'isolamento elettrico; i pin sono stagnati per il trattamento anti-ossidazione, riducendo la resistenza di contatto, migliorando la stabilità conduttiva e la durata e adattandosi alle esigenze di funzionamento stabile a lungo termine delle apparecchiature a bassa corrente.
Ampi scenari applicativi: Progettato specificamente per apparecchiature a bassa corrente, è ampiamente utilizzato in scenari di connessione come piccoli sensori, apparecchiature elettroniche portatili, apparecchiature di monitoraggio a bassa potenza per esterni, componenti a bassa potenza per la casa intelligente e apparecchiature mediche ausiliarie a bassa corrente. È particolarmente adatto per le esigenze di connessione di apparecchiature a bassa corrente in ambienti esterni o umidi che richiedono protezione impermeabile.
Caratteristiche di sicurezza e praticità: Conforme agli standard di sicurezza elettrica a bassa tensione e bassa corrente, con eccellenti prestazioni di isolamento, prevenendo efficacemente il rischio di dispersione elettrica e scosse elettriche; adotta un design di inserimento a prova di errore per evitare danni alle apparecchiature o ai connettori causati dall'inserimento inverso; la spina maschio ha una struttura compatta, facile da installare in spazi ristretti ed è saldamente bloccata dopo la connessione, resistente a leggere vibrazioni, garantendo la stabilità della connessione.
Caratteristiche principali
- Sistema di rilascio rapido a blocco a pressione
- Opzioni multi-core: 2Pin, 3Pin, 4Pin, 5Pin per alimentazione
- 3+2Pin, 3+3Pin, 3+4Pin, 3+5Pin, 3+9Pin e 2+20Pin per segnale di alimentazione combinato
- 6Pin, 7Pin, 8Pin, 9Pin, 10Pin, 11Pin, 12Pin, 14Pin, 16Pin e 18Pin per segnale disponibile
- Versione di assemblaggio sul campo: entrambe le opzioni filo-filo e filo-scheda
- Corrente nominale 5A per lavori a lungo termine
- Servizio di assemblaggio cavi supportato, benvenuti a personalizzare
- OEM/ODM benvenuto
| Parametri elettrici |
| Numero di poli |
12 Pin |
| Valore nominale di corrente |
5A max. |
| Tensione nominale |
300 VCA max |
| Tensione di durata |
1500 VCA @ 60 s. |
| Parametri tecnici |
| Resistenza di contatto |
10 mΩ max |
| Struttura di isolamento |
500 MΩ a 500 VCC |
| Temperatura di esercizio |
-40°C ~ +105°C |
| Classe IP |
IP67 (1m / 30min) quando accoppiato |
| Materiale dello stampo |
PA66 |
| Materiale di contatto/terminale |
Ottone placcato oro |
| Materiale di tenuta |
Silicone |
Settori di applicazione
- Luci di crescita
- Applicazione delle comunicazioni
- macchine per la codifica dei prodotti
- codifica dei prodotti di inventario
- sistemi a getto d'inchiostro
- Sistema solare
- apparecchiature a getto d'inchiostro industriali
- Apparecchiature elettriche
- Apparecchiature forensi e patologiche di laboratorio
- Apparecchiature di comunicazione
- Macchinari pesanti
| Parametri operativi |
| Tensione nominale |
300 VCA max |
| Valore nominale di corrente |
5A max |
| Dimensione minima del filo OD |
3,0 mm ~ 6,0 mm |
| Dimensione massima del filo OD |
8,0 mm ~ 10,0 mm |
| Area massima della sezione trasversale del cavo |
0,5 mm2 ~ 2,5 mm2 |
Schizzo del design
