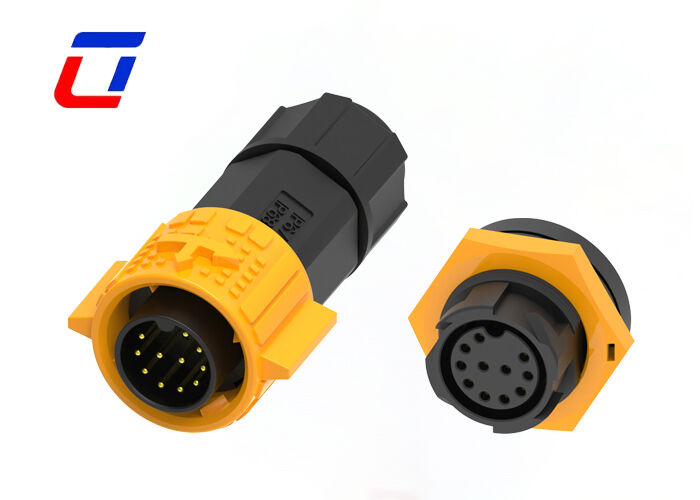

Connettore per montaggio a pannello M19 11 Pin IP67, connettore industriale push pull per dati
Connettori Wire to Board M19 a 11 pin per dati
Caratteristiche principali
Sistema di bloccaggio a scatto a rilascio rapido
Opzioni multi-core: 2Pin, 3Pin, 4Pin, 5Pin per alimentazione
3+2Pin, 3+3Pin, 3+4Pin, 3+5Pin, 3+9Pin e 2+20Pin per segnale di alimentazione combinato
6Pin, 7Pin, 8Pin, 9Pin, 10Pin, 11Pin, 12Pin, 14Pin, 16Pin e 18Pin disponibili per il segnale
Versione per assemblaggio sul campo: opzioni wire-to-wire e wire-to-board
Corrente nominale di 5A per un lungo periodo di lavoro
Servizio di assemblaggio cavi supportato, benvenuti personalizzazioni
OEM/ODM benvenuti
Parametri delle specifiche principali
Presenta un design a 11 pin che corrisponde accuratamente ai requisiti di trasmissione dati, garantendo la stabilità e l'integrità della trasmissione del segnale; adotta un'interfaccia circolare M19 conforme alle dimensioni standard industriali, adatta per scenari di montaggio a pannello. Ha un posizionamento preciso a innesto, una forte compatibilità con cavi e interfacce di apparecchiature delle specifiche corrispondenti, consentendo un'installazione efficiente e conveniente.
Protezione impermeabile professionale
Dotato di prestazioni impermeabili e antipolvere di alto livello IP67, l'alloggiamento adotta un design strutturale completamente sigillato. Può resistere efficacemente all'erosione da ambienti industriali difficili come pioggia, umidità, polvere e macchie d'olio, garantendo una trasmissione dati ininterrotta in condizioni di lavoro complesse, fornendo una protezione affidabile per un funzionamento stabile delle apparecchiature e prolungando la durata del prodotto.
Caratteristiche di adattamento di grado industriale
Progettato specificamente per la trasmissione dati in scenari industriali, è compatibile con l'intervallo di tensione comune delle apparecchiature industriali e ha una capacità di trasporto di corrente stabile. Può realizzare in modo sicuro e affidabile la trasmissione di dati ad alta velocità e alimentazione ausiliaria tra le apparecchiature industriali, soddisfare i severi requisiti operativi delle apparecchiature di grado industriale ed è ampiamente compatibile con varie apparecchiature di controllo industriale e acquisizione dati.
Materiale e lavorazione di alta qualità
L'alloggiamento è realizzato in plastica tecnica ad alta resistenza di grado industriale, che ha un'eccellente resistenza all'usura, resistenza agli urti e resistenza alla corrosione, adattandosi a complessi ambienti industriali; i pin adottano una tecnologia di placcatura in oro di precisione, che riduce efficacemente la resistenza di contatto, migliora la conduttività elettrica, la resistenza all'ossidazione e la resistenza all'invecchiamento, garantendo connessioni stabili e durevoli a lungo termine.
Ampi scenari applicativi
Adatto per connessioni di trasmissione dati in scenari industriali come controllo dell'automazione industriale, apparecchiature di produzione intelligenti, sistemi di acquisizione dati, sensori industriali, apparecchiature di rilevamento all'aperto e stazioni base di comunicazione. È particolarmente adatto per ambienti industriali difficili e scenari di trasmissione dati all'aperto che richiedono montaggio a pannello, funzioni impermeabili e antipolvere.
Connessione push-pull conveniente
Adotta un design di connessione push-pull intuitivo, che è liscio e senza fatica nell'inserimento e nella rimozione, con una connessione e un bloccaggio saldi, non facile da staccare a causa di vibrazioni e collisioni; combinato con la struttura di montaggio a pannello, ha un posizionamento di installazione preciso e un comodo smontaggio e manutenzione, migliorando notevolmente l'efficienza di installazione e funzionamento in scenari industriali.
Parametri elettrici
| Numero di poli |
11Pin |
| Corrente nominale |
5A max |
| Tensione nominale |
300VAC max |
| Tensione di durata |
1500VAC @ 60 s |
Parametri tecnici
| Resistenza di contatto |
10 mΩ max |
| Struttura di isolamento |
500 MΩ a 500VDC |
| Temperatura di esercizio |
-40°C ~ +105°C |
| Classe IP |
IP67 (1m / 30min) quando accoppiato |
| Materiale dello stampo |
PA66 |
| Materiale di contatto/terminale |
Ottone placcato oro |
| Materiale di tenuta |
Silicone |
Settori di applicazione
Luci di crescita
Applicazione comunicazioni
Macchine per la codifica dei prodotti
Codifica dei prodotti di inventario
Sistemi a getto d'inchiostro
Sistema solare
Apparecchiature a getto d'inchiostro industriali
Apparecchiature elettriche
Apparecchiature forensi e patologiche di laboratorio
Apparecchiature di comunicazione
Macchinari pesanti
Parametri operativi
| Tensione nominale |
300VAC max |
| Corrente nominale |
5A max |
| Dimensione minima del filo OD |
3.0mm ~ 6.0mm |
| Dimensione massima del filo OD |
8.0mm ~ 10.0mm |
| Area massima della sezione trasversale del cavo |
0.5mm² ~ 2.5mm² |
Schizzo del design
Domande frequenti
Come garantite la qualità del prodotto?
Applichiamo un rigoroso controllo di qualità durante tutto il processo di produzione: ispezione delle materie prime, test in linea e ispezione finale a campione. Tutti i prodotti sono coperti da una garanzia di 12 mesi contro i difetti di fabbricazione.
Come acquistare i vostri prodotti?
È necessario procedere come segue:
Confermare la corrente nominale e il numero di contatti
Confermare lo stile di assemblaggio
Confermare il calibro del filo del cavo
Confermare la lunghezza e il materiale del cavo
Come posso ottenere dei campioni?
È un onore per me offrirvi dei campioni e il trasporto deve essere pagato da voi. Potete farmi sapere il vostro numero di corriere e il vostro indirizzo dettagliato, quindi posso inviarvi il campione immediatamente.
Come posso tracciare la mia spedizione?
Una volta spedita la merce, vi invieremo il numero di tracciamento e il link della piattaforma logistica. È possibile monitorare lo stato in tempo reale online o contattare il nostro team per gli aggiornamenti.
