Name: Connettore circolare da pannello M25 a 16 pin ODM 3 alimentazione 13 segnali Connettore impermeabile
Brand: Shenzhen Ulinkcon Technology Co., Ltd.
SKU: M25
Availability: InStock

Casa Prodotti Incavo impermeabile della spina

Connettore circolare da pannello M25 a 16 pin ODM 3 alimentazione 13 segnali Connettore impermeabile

Dettagli:

Luogo di origine:	Cina
Marca:	Ulinkcon
Certificazione:	CE/Rohs
Numero di modello:	M25

Termini di pagamento e spedizione:

Quantità di ordine minimo:	negoziazione
Prezzo:	Negoziabile
Imballaggi particolari:	Scatola
Tempi di consegna:	Da 5 a 8 giorni lavorativi
Termini di pagamento:	T/T,D/A,D/P,MoneyGram,L/C
Capacità di alimentazione:	100000 coppie al mese

Contatto

Descrizione di prodotto dettagliata

Numero di perni:	3+13PIN	Attuale:	15A+5A
Valutazione di impermeabilità:	IP67	Intervallo di temperatura:	-40℃~+105℃
Connessione:	Filo a bordo	Grado di resistenza alla fiamma:	UL94-V0
Evidenziare:	M25 connettore circolare impermeabile , Connettore da pannello a 16 pin , Presa a spina impermeabile ODM

Presa a spina 3+13 Pin Impermeabile M25 Connettore Dati e Alimentazione IP67, Bloccaggio Rapido

Caratteristiche Principali

Sistema di rilascio rapido a scatto
Opzioni multi-core: 2Pin, 3Pin, 4Pin, 5Pin, 3+2Pin, 3+3Pin, 3+9Pin, 3+13Pin e 2+20Pin
Versione per assemblaggio sul campo: opzioni filo-filo e filo-scheda
Corrente nominale 20A per un lungo periodo di lavoro
Servizio di assemblaggio cavi supportato, benvenuti personalizzati
OEM/ODM benvenuti

Dettagli rapidi di 16PinConnettore Maschio femmina

Specifiche del nucleo separato 16 Pin 3+13: Adotta un design separato a 16 Pin (alimentazione a 3 pin + segnale a 13 pin). Il canale di segnale a 13 pin può soddisfare le esigenze di trasmissione simultanea di più gruppi di segnali di precisione, e il canale di alimentazione a 3 pin è adatto per scenari di alimentazione di livello industriale, evitando interferenze incrociate tra alimentazione e segnali dalla struttura. Segue lo standard di interfaccia M25, presenta una struttura del connettore circolare ed è compatibile con la modalità di montaggio a pannello. I pin sono allineati con precisione per garantire la stabilità della connessione dopo l'installazione.

Prestazioni impermeabili professionali e vantaggi della struttura circolare: Dotato di un design di tenuta impermeabile di alto livello, l'involucro circolare è abbinato a un anello di gomma impermeabile personalizzato, che può resistere efficacemente all'erosione da pioggia, sabbia, macchie d'olio e ambienti umidi, rendendolo adatto per apparecchiature esterne all'aperto o scenari industriali polverosi. La struttura circolare non solo facilita la foratura e l'installazione del pannello, ma ha anche una maggiore resistenza agli urti e alla torsione, che può adattarsi a leggere vibrazioni durante il funzionamento a lungo termine delle apparecchiature e ridurre il rischio di guasti di connessione.

Design adattivo esclusivo per il montaggio a pannello: Realizzato su misura per scenari di montaggio a pannello, è dotato di fibbie di montaggio standardizzate e fori fissi, consentendo un'installazione comoda ed efficiente che può essere rapidamente integrata nei pannelli di varie apparecchiature industriali. Dopo l'installazione, si adatta perfettamente al pannello senza spazi vuoti, il che non solo garantisce la solidità della connessione, ma migliora anche l'estetica generale dell'apparecchiatura, adattandosi alle esigenze di design integrato delle apparecchiature industriali.

Capacità di servizio di personalizzazione ODM: Supporta i servizi di personalizzazione ODM, che possono regolare i dettagli del prodotto in base alle esigenze specifiche del cliente, inclusi, a titolo esemplificativo, metodi di bloccaggio dell'interfaccia, materiali dei terminali, miglioramento del grado di impermeabilità e personalizzazione del colore dell'involucro. Il processo di personalizzazione segue rigorosamente gli standard di qualità industriale per garantire che i prodotti personalizzati soddisfino le esigenze applicative personalizzate dei clienti in diversi settori in termini di prestazioni e compatibilità.

Settori di applicazione

Applicazione comunicazioni
macchine per la codifica dei prodotti
codifica dei prodotti di inventario
sistemi a getto d'inchiostro
Sistema solare
apparecchiature industriali a getto d'inchiostro
Apparecchiature elettriche
Apparecchiature forensi e patologiche di laboratorio
Apparecchiature di comunicazione
Macchinari pesanti

Caratteristiche del tipo di prodotto
Sistema connettore	Cavo-scheda
Sigillabile	Sì
Il connettore e il contatto terminano su	Filo e cavo
Tipo di connettore circolare	Spina, presa
Tipo di involucro	Involucro in plastica
Tipo di prodotto	Kit connettore
Caratteristiche di configurazione
Numero di posizioni	3+13
Numero di posizioni del segnale	13
Contatti precaricati	Sì
Caratteristiche elettriche
Tensione di esercizio (VAC)	300V max.
Tensione di esercizio (VDC)	300V max.
Caratteristiche del corpo
Materiale dell'involucro	PA66
Tipo di materiale isolante del connettore circolare	Termoplastico a basso rischio di incendio
Ermeticamente sigillato	Sì
Stile di ingresso	Lato
Tipo di protezione ambientale	Sigillato con elastomero, ermeticamente sigillato
Materiale dell'O-Ring	Sigillato con elastomero, ermeticamente sigillato
Protezione ambientale	Sì
Caratteristiche del contatto
Corrente nominale del contatto (Max) (A) .	15A max.
Tipo di contatto del connettore circolare	Pin-Socket
Fissaggio meccanico
Tipo di montaggio del connettore	Montaggio su cavo (a sospensione libera)
Tipo di allineamento di accoppiamento	Con chiave
Ritenzione di accoppiamento	Con
Dimensioni
Dimensione del filo (AWG)	20AWG,18AWG,16AWG,14AWG,
Condizioni d'uso
Intervallo di temperatura di esercizio (°C)	-40 ~105°C
Livello di tenuta all'acqua IP	IP67
Livello di tenuta alla polvere IP	6
Standard di settore
Valutazione di infiammabilità UL	UL 94V-0

Maggiori dettagli tecnici

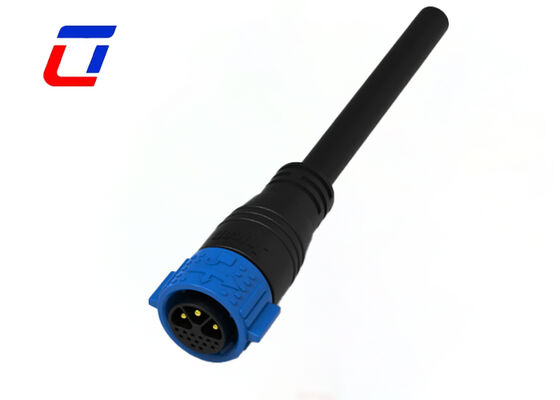

Connettore circolare da pannello M25 a 16 pin ODM 3 alimentazione 13 segnali Connettore impermeabile 0

FAQ

Q1: Qual è la tensione nominale?

A1: La tensione nominale, nota anche come tensione di esercizio, dipende principalmente dal materiale isolante del connettore utilizzato, dalla distanza tra le dimensioni del contatto. Alcuni dei componenti o dispositivi a una tensione inferiore alla sua tensione nominale potrebbero non essere completati alle sue funzioni.

Q2: Chi è responsabile dello sdoganamento? Fornite i documenti necessari?

A2:Forniremo documenti completi per lo sdoganamento (fattura commerciale, distinta di imballaggio, polizza di carico, rapporti di certificazione). Le tasse e i dazi doganali sono a carico dell'acquirente (termini EXW/FOB). Possiamo assistere con la preparazione dei documenti, se necessario.

Q3: Come posso tracciare la mia spedizione?

A3: Una volta spedita la merce, ti invieremo il numero di tracciamento e il link della piattaforma logistica. Puoi tracciare lo stato in tempo reale online o contattare il nostro team per gli aggiornamenti.

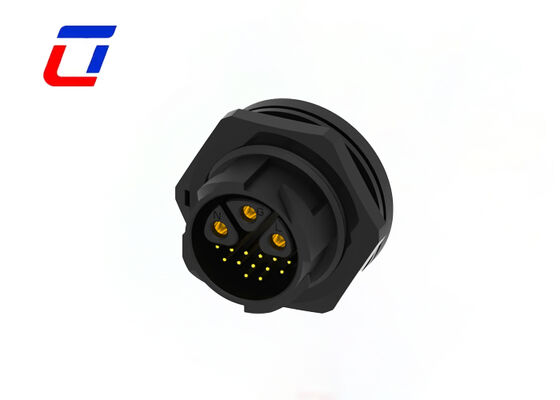

Connettore circolare da pannello M25 a 16 pin ODM 3 alimentazione 13 segnali Connettore impermeabile 1
