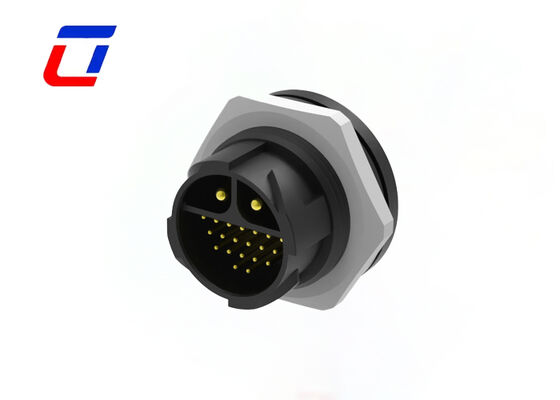

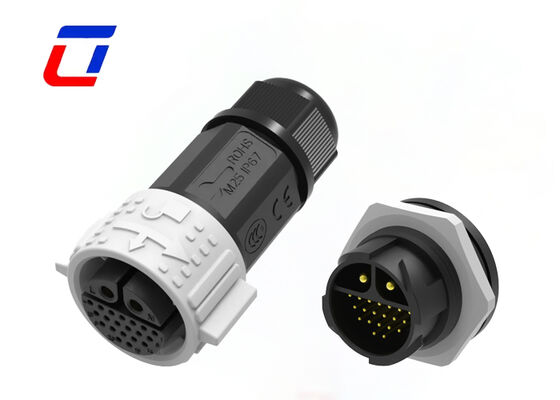

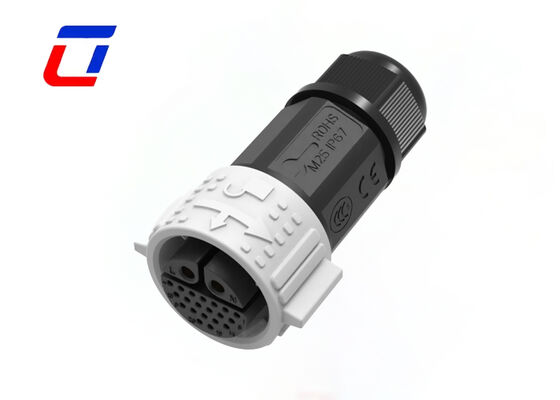

Name: IP67 M25 connettori a filo placcato in oro 300V 2+20 connettore a presa a spina
Brand: Shenzhen Ulinkcon Technology Co., Ltd.
SKU: M25
Availability: InStock

Casa Prodotti Multi Pin Connectors Waterproof

IP67 M25 connettori a filo placcato in oro 300V 2+20 connettore a presa a spina

Dettagli:

Luogo di origine:	Cina
Marca:	Ulinkcon
Certificazione:	CE/Rohs
Numero di modello:	M25

Termini di pagamento e spedizione:

Quantità di ordine minimo:	negoziazione
Prezzo:	Negoziabile
Imballaggi particolari:	Scatola
Tempi di consegna:	Da 5 a 8 giorni lavorativi
Termini di pagamento:	T/T,D/A,D/P,MoneyGram,L/C
Capacità di alimentazione:	100000 coppie al mese

Contatto

Descrizione di prodotto dettagliata

Valutazione di impermeabilità:	IP67	Numero di perni:	Connettore impermeabile a 22 pin
Intervallo di temperatura:	-40℃~+105℃	Applicazione:	Pannello solare
Colore:	Rosso/Blu/Verde	Grado di resistenza alla fiamma:	UL94-V0
Evidenziare:	Connettori a filo M25 impermeabili IP67 , connessione 2+20 pin placcata in oro , presa di presa multi-pini 300V

Connettori Multi Signal e Power M25 2+20 Pin Waterproof 300 Volt Wire To Board

Dettagli rapidi del connettore multipin impermeabile

Specifiche del nucleo multicanale a 2+20 Pin: Adotta un design multicanale separato a 2+20 Pin (alimentazione a 2 pin + segnale a 20 pin). Il canale di segnale a 20 pin può soddisfare le esigenze di trasmissione simultanea di segnali massicci, e il canale di alimentazione a 2 pin è adatto per scenari di uscita di tensione a 300 V, eliminando le interferenze reciproche tra l'alimentazione e più gruppi di segnali dalla struttura; la specifica dell'interfaccia è lo standard M25, che corrisponde accuratamente alla modalità di connessione wire-to-board, adattandosi alle esigenze di connessione composita di più segnali e alimentazione singola nel campo industriale.

Prestazioni di protezione impermeabile professionale: Dotato di una struttura impermeabile di alto livello, il guscio adotta un processo di stampaggio integrato sigillato con un anello di gomma impermeabile personalizzato, che può resistere efficacemente all'erosione di acqua piovana, sabbia, macchie d'olio e ambienti umidi. È adatto per operazioni all'aperto o scenari di lavoro complessi con elevata polvere e umidità, fornendo una protezione stabile per la trasmissione di segnali e alimentazione delle connessioni wire-to-board e riducendo notevolmente il rischio di guasto causato da fattori ambientali.

Vantaggi esclusivi della connessione Wire-To-Board: Progettato appositamente per scenari di connessione wire-to-board, l'estremità del cavo e l'estremità della scheda del circuito sono accoppiate con precisione con un'elevata fermezza di connessione, che può resistere a leggere vibrazioni e spostamenti durante il funzionamento dell'apparecchiatura, evitando problemi di scarso contatto che sono facili da verificarsi nei metodi di connessione tradizionali; il processo di cablaggio è semplice e standardizzato senza strumenti complessi, adattandosi al montaggio rapido in loco e alle successive esigenze di manutenzione.

Trasmissione ad alta stabilità e garanzia di sicurezza: Il conduttore è realizzato in rame senza ossigeno ad alta conduttività e la superficie è stagnata anti-ossidazione, che non solo garantisce basse perdite e bassa generazione di calore della trasmissione di potenza sotto una tensione di 300 V, ma garantisce anche una trasmissione chiara, senza ritardi e senza distorsioni di segnali multicanale a 20 pin; il guscio è realizzato in plastica tecnica ad alto isolamento, con eccellente resistenza agli urti e all'invecchiamento, eliminando potenziali rischi per la sicurezza come perdite elettriche e perdite di segnale e soddisfacendo gli standard di funzionamento sicuro delle apparecchiature industriali.

Scenari di adattamento industriale diversificati: Ampiamente utilizzato in scenari che richiedono connessioni wire-to-board come linee di produzione automatizzate industriali, armadi di controllo intelligenti, sistemi di monitoraggio della sicurezza, nuove apparecchiature ausiliarie per l'energia, strumenti medici e strumenti e misuratori, responsabili della trasmissione massiccia di segnali e dell'alimentazione a 300 V; può adattarsi alle unità di controllo principali di apparecchiature industriali a media e bassa tensione, fornendo un supporto di connessione affidabile per il funzionamento automatizzato e intelligente della produzione industriale.

Settori di applicazione

Applicazione nelle comunicazioni
macchine per la codifica dei prodotti
codifica dei prodotti di inventario
sistemi a getto d'inchiostro
Sistema solare
apparecchiature a getto d'inchiostro industriali
Apparecchiature elettriche
Apparecchiature forensi e patologiche di laboratorio
Apparecchiature di comunicazione
Macchinari pesanti

Caratteristiche principali

Versione per assemblaggio sul campo da cavo a scheda
Servizio di assemblaggio cavi disponibile
Struttura a sgancio rapido con blocco rapido
Impermeabile valutato sufficiente per la maggior parte delle applicazioni esterne
Segnale di alimentazione in un unico set
Disposizione di alimentazione a 2 pin e segnale a 20 pin

Parametri elettrici
Numero di poli	Connettore da 22 pin wire to board
Valore nominale della corrente	15A +5A
Valore nominale della tensione	300 V CA max
Tensione di durata	2500 V CA @ 60 s.

Parametri tecnici
Resistenza di contatto	10 mΩ max
Struttura di isolamento	500 MΩ a 500 V CC
Temperatura di esercizio	-40°C ~ +105°C
Classe IP	IP67 (1m / 30min)
Materiale dello stampo	PA66
Materiale di contatto/terminale	Ottone placcato oro
Materiale di tenuta	Silicone

Parametri operativi
Valore nominale della tensione	600 V CA max
Valore nominale della corrente	15A max
Dimensione minima del filo OD	6,5 mm ~ 10 mm
Dimensione massima del filo OD	10,5 mm ~ 18 mm
Sezione trasversale massima del cavo	0,5 mm² ~ 6,0 mm²

Configurazione del prodotto

IP67 M25 connettori a filo placcato in oro 300V 2+20 connettore a presa a spina 0

Dimensione del prodotto

Maggiori dettagli tecnici

FAQ

Q1: Qual è la tensione nominale?

A1: La tensione nominale, nota anche come tensione di esercizio, dipende principalmente dal materiale isolante del connettore utilizzato, dalla spaziatura tra le dimensioni del contatto. Alcuni dei componenti o dispositivi a meno della loro tensione nominale potrebbero non essere completati alle loro funzioni.

Q2:Come acquistare i tuoi prodotti?

A2: Devi fare come segue:

* Confermare il valore nominale della corrente e il numero di contatti

* Confermare lo stile di assemblaggio

* Confermare il calibro del filo del cavo

* Confermare la lunghezza e il materiale del cavo.

Q3: Come tracciare la mia spedizione?

A3: Una volta spedita la merce, ti invieremo il numero di tracciamento e il link della piattaforma logistica. Puoi tracciare lo stato in tempo reale online o contattare il nostro team per gli aggiornamenti.
