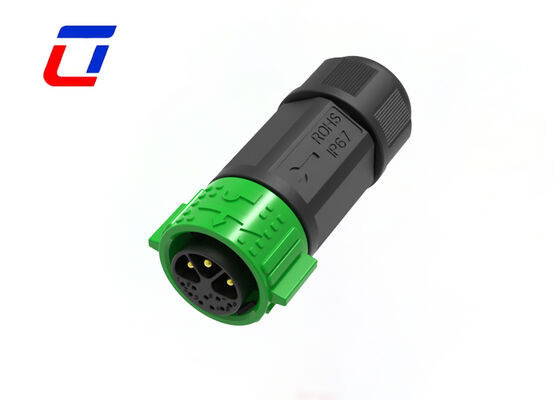

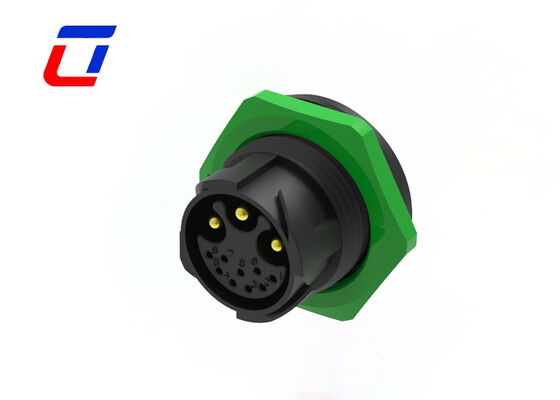

Name: Connettore a vite PA66 M25 3+9 pin per terminali di potenza e segnale industriali
Brand: Shenzhen Ulinkcon Technology Co., Ltd.
SKU: M25
Availability: InStock

Casa Prodotti Connettore impermeabile all'aperto

Connettore a vite PA66 M25 3+9 pin per terminali di potenza e segnale industriali

Dettagli:

Luogo di origine:	Cina
Marca:	Ulinkcon
Certificazione:	CE/Rohs
Numero di modello:	M25

Termini di pagamento e spedizione:

Quantità di ordine minimo:	negoziazione
Prezzo:	Negoziabile
Imballaggi particolari:	Scatola
Tempi di consegna:	Da 5 a 8 giorni lavorativi
Termini di pagamento:	T/T,D/A,D/P,MoneyGram,L/C
Capacità di alimentazione:	100000 coppie al mese

Contatto

Descrizione di prodotto dettagliata

Attuale:	15A	Numero di perni:	3+9 PIN
Valutazione di impermeabilità:	IP67	Intervallo di temperatura:	-40℃~+105℃
Materiale:	Nylon	Grado di resistenza alla fiamma:	UL94-V0
Evidenziare:	Connettore a vite PA66 M25 , Connettore impermeabile a 3+9 pin , connettore di segnale di potenza industriale

Tipo di connettore a più pin 3+9 pin M25 300V

Caratteristiche principali

Sistema di sblocco a spinta e rilascio rapido
Opzioni multi-core: 2Pin, 3Pin, 4Pin, 5Pin, 3+2Pin, 3+3Pin, 3+9Pin, 3+13Pin e 2+20Pin
Versione di montaggio sul campo:opzioni sia da filo a filo che da filo a tavola
Corrente nominale 20A per lunghi periodi di funzionamento
Servizio di assemblaggio di cavi supportato, benvenuto su misura
OEM/ODM benvenuti

Industria delle applicazioni

Applicazione delle comunicazioni
macchine per la codifica dei prodotti
codifica dei prodotti di inventario
sistemi a getto d'inchiostro
Sistema solare
attrezzature a getto d'inchiostro industriali
Apparecchiature elettriche
Attrezzature di laboratorio di medicina legale e patologia
Apparecchiature di comunicazione
Macchine pesanti

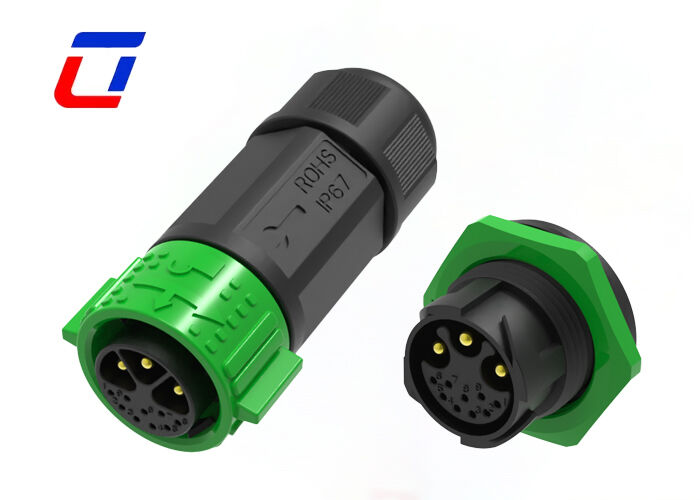

Dettagli del pin 3+9Collegamento maschio femmina

Specifiche del nucleo di trasmissione a doppio canale 3+9 pinIl canale di segnale a 9 pin può soddisfare le esigenze di trasmissione simultanea di più gruppi di segnali,e il canale di alimentazione a 3 pin è adatto per lo scenario di alimentazione delle apparecchiature industriali, evitando l'interferenza reciproca tra alimentazione e gruppi multipli di segnali; la specifica di interfaccia è la norma M25,la spina e la presa sono accuratamente abbinate con un piccolo errore di posizionamento del perno, adattandosi alle esigenze di connessione composita di segnali multipli e di alimentazione singola nel settore industriale.

Vantaggi del materiale industriale di PA66 Shell: il guscio è costituito integralmente da plastica di progettazione PA66, che ha un'eccellente resistenza ad alte e basse temperature, resistenza agli urti, resistenza alla corrosione e prestazioni ignifughe,e può adattarsi a ambienti di lavoro difficili come alte temperature, l'inquinamento da oli pesanti e le forti vibrazioni nelle officine industriali; il materiale stesso ha eccellenti prestazioni di isolamento,che può isolare efficacemente le interferenze elettromagnetiche nell'ambiente industriale e fornire una protezione stabile per l'alimentazione e la trasmissione del segnale.

Progettazione della connessione a terminale a vite: utilizza un metodo di connessione con terminale a vite, dopo la connessione il cavo viene compresso e fissato da viti, con una resistenza al contatto estremamente bassa e una grande solidità di connessione,che può resistere alle vibrazioni e agli urti durante il funzionamento a lungo termine delle apparecchiature industriali ed evitare la caduta del cavo o un cattivo contatto■ il cablaggio è comodo senza attrezzature speciali, adattandosi al rapido cablaggio in loco e alle successive esigenze di manutenzione.

Trasmissione di alta stabilità e prestazioni di sicurezza: il conduttore è realizzato in materiale in lega di rame ad alta conduttività e la superficie è trattata antiossidante,che non solo garantisce una bassa perdita di trasmissione di potenza di livello industriale, ma garantisce anche una trasmissione chiara e senza ritardi di più gruppi di segnali■ il terminale è dotato di un sistema di protezione sigillato, in grado di impedire efficacemente l'ingresso di polveri e inquinamento da olio;eliminare potenziali rischi per la sicurezza quali cortocircuiti e distorsione del segnale, e soddisfano le norme di sicurezza di funzionamento delle attrezzature industriali.

Scenari diversificati di adattamento nel settore industriale: realizzati su misura per scenari industriali, ampiamente utilizzati nell'alimentazione e nella trasmissione simultanea di più gruppi di segnali in scenari quali i comandi industriali,attrezzature automatizzate di linea di produzione, unità di comando di macchine pesanti, strumenti e contatori industriali e sistemi di distribuzione dell'energia delle fabbriche; può adattarsi alle esigenze di connessione delle apparecchiature industriali a media e bassa tensione,fornire una garanzia di connessione affidabile per il funzionamento automatizzato e intelligente della produzione industriale.

Caratteristiche del tipo di prodotto
Sistema di connettori	Cable-to-board
di larghezza superiore a 20 mm	- Sì, sì.
Connettore e terminali di contatto	Cavi e fili
Tipo di connettore circolare	Collegamento, contenitore
Tipo di conchiglia	Conchiglie di plastica
Tipo di prodotto	Kit di connettori
Caratteristiche di configurazione
Numero di posizioni	3+9
Numero di posizioni del segnale	9
Contatti precaricati	- Sì, sì.
Caratteristiche elettriche
Tensione di funzionamento (VAC)	300V al massimo.
Tensione di funzionamento (VDC)	300V al massimo.
Caratteristiche del corpo
Materiale della conchiglia	PA66
Tipo di materiale isolante per il connettore circolare	Termoplastici a basso rischio di incendio
Sigillato ermeticamente	- Sì, sì.
Stile di entrata	Lato
Tipo di protezione ambientale	Elastomero sigillato, sigillato ermeticamente
Materiale per anelli O	Elastomero sigillato, sigillato ermeticamente
Protezione dell'ambiente	- Sì, sì.
Caratteristiche dei contatti
Corrente di contatto nominale (Max) (A).	15A al massimo.
Tipo di contatto del connettore circolare	Sottile a pin
Attachamento meccanico
Tipo di montaggio del connettore	Montaggio del cavo (appeso libero)
Tipo di allineamento di accoppiamento	Con chiavetta
Ritenzione dell'accoppiamento	Con
Dimensioni
Dimensione del filo (AWG)	20AWG, 18AWG, 16AWG,14AWG,
Condizioni d'uso
Intervallo di temperatura di funzionamento (°C)	-40 ~ 105°C
Livello di tenuta idrica IP	Protezione IP67
Livello di tenuta della polvere IP	6
Norme industriali
Indice di infiammabilità UL	UL 94V-0

Dimensione della produzione

Ulteriori dettagli tecnici

Domande frequenti

Q1:Qual è la tensione nominale?

A1:La tensione nominale, nota anche come tensione di funzionamento, dipende principalmente dal materiale di isolamento del connettore utilizzato, dalla distanza tra le dimensioni di contatto.Alcuni componenti o dispositivi in tensione inferiore alla loro tensione nominale possono non essere completati alle loro funzioni..

Q2:Quanti materiali puo' fornire?

A2:Ci sono alcuni materiali diversi da connettore e cavo, di solito usiamo materiale PVC / Nylon per il connettore del prodotto, materiale PVC / Gomma / silicone è stato utilizzato nel cavo.Naturalmente possiamo anche secondo i vostri requisiti per scegliere il materiale.

Q3:Come si fa a rintracciare la mia spedizione?

A3: Una volta spedita la merce, vi invieremo il numero di tracciamento e il link della piattaforma logistica.
