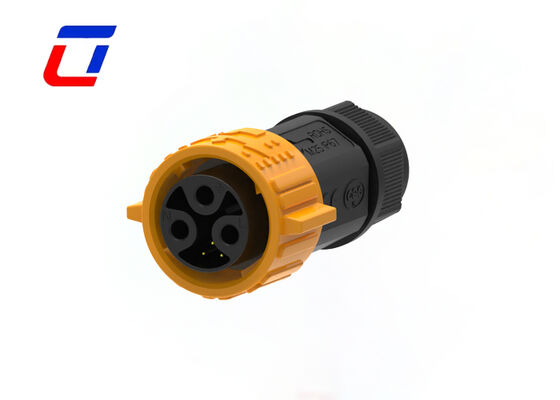

Connettore a spina e presa M25 3+3 Pin IP67 con blocco rapido per segnali e alimentazione
Connettore impermeabile M25 3+3 Pin IP67 Maschio Femmina con blocco rapido a spina
Caratteristiche principali
- Sistema di blocco a scatto
- Opzioni multi-core: 2Pin, 3Pin, 4Pin, 5Pin, 3+2Pin, 3+3Pin, 3+9Pin, 3+13Pin e 2+20Pin
- Versione per assemblaggio sul campo: opzioni filo-filo e filo-scheda
- Corrente nominale di 20A per un lungo periodo di lavoro
- Servizio di assemblaggio cavi supportato, benvenuti personalizzazioni
- OEM/ODM benvenuti
Specifiche tecniche
| Caratteristiche del tipo di prodotto |
Cavo-a-scheda |
| Sigillabile |
Sì |
| Il connettore e i contatti terminano su |
Filo e cavo |
| Tipo di connettore circolare |
Spina, Presa |
| Tipo di guscio |
Guscio in plastica |
| Tipo di prodotto |
Kit connettore |
| Caratteristiche di configurazione |
3+3 posizioni, 3 posizioni segnale, contatti precaricati |
| Caratteristiche elettriche |
600V max. (AC/DC) |
| Caratteristiche del corpo |
Materiale del guscio PA66, termoplastico a basso rischio di incendio, sigillato in elastomero, stile ad ingresso laterale |
| Caratteristiche dei contatti |
Corrente nominale massima di 15A, tipo di contatto pin-presa |
| Fissaggio meccanico |
Montaggio su cavo (a sospensione libera), allineamento di accoppiamento con chiavi, con ritenzione di accoppiamento |
| Dimensioni |
Dimensione del filo: 20AWG, 18AWG, 16AWG, 14AWG |
| Condizioni di utilizzo |
Temperatura di esercizio: da -40°C a 105°C, livello di protezione IP67 |
| Standard di settore |
Valutazione di infiammabilità UL 94V-0 |
Vantaggi chiave
Configurazione dei pin principali, compatibile con la trasmissione di segnali e alimentazione: Adotta un design a 3+3 pin, che può realizzare simultaneamente funzioni di trasmissione del segnale e alimentazione, eliminando la necessità di abbinare più connettori e semplificando efficacemente il layout del circuito migliorando al contempo l'integrazione dell'apparecchiatura.
Varie opzioni di terminali, che soddisfano diversi scenari di installazione: Offre due metodi opzionali: terminali a vite e terminali a saldare. I terminali a vite non richiedono saldatura e possono realizzare un assemblaggio rapido in loco; i terminali a saldare sono adatti per scenari di cablaggio che richiedono saldatura e fissaggio, soddisfacendo in modo flessibile le esigenze di installazione di diversi utenti.
Livello di protezione IP67, adattabile ad ambienti complessi e difficili: Raggiunge lo standard di protezione elevata IP67, con capacità complete di protezione da polvere e immersione in acqua a breve termine, che può resistere efficacemente all'erosione esterna come polvere, acqua piovana e umidità, garantendo un lavoro stabile in ambienti complessi come esterni e officine industriali.
Settori di applicazione
Applicazione nelle comunicazioni
Macchine per la codifica dei prodotti
Codifica dei prodotti di inventario
Sistemi a getto d'inchiostro
Sistema solare
Apparecchiature industriali a getto d'inchiostro
Apparecchiature elettriche
Apparecchiature forensi e patologiche di laboratorio
Apparecchiature di comunicazione
Macchinari pesanti
Dimensione di produzione
Maggiori dettagli tecnici
Domande frequenti
Q1: Qual è la tensione nominale?
A1: La tensione nominale, nota anche come tensione di esercizio, dipende principalmente dal materiale isolante del connettore utilizzato, dalla spaziatura tra le dimensioni del contatto. Alcuni dei componenti o dispositivi a una tensione inferiore alla sua tensione nominale potrebbero non completare le sue funzioni.
Q2: Accettate altre valute di pagamento oltre all'USD?
A2: La nostra valuta predefinita è l'USD, ma possiamo anche accettare EUR, GBP o altre valute principali. Si prega di confermare il tasso di cambio con il nostro team di vendita al momento dell'ordine.
Q3: Come posso tracciare la mia spedizione?
A3: Una volta spedita la merce, ti invieremo il numero di tracciamento e il link della piattaforma logistica. Puoi tracciare lo stato in tempo reale online o contattare il nostro team per gli aggiornamenti.
