Name: Collegamento a bordo a 3 perni M19 20A 300V connettore impermeabile ad alta tensione
Brand: Shenzhen Ulinkcon Technology Co., Ltd.
SKU: M19
Availability: InStock

Casa Prodotti Incavo impermeabile della spina

Collegamento a bordo a 3 perni M19 20A 300V connettore impermeabile ad alta tensione

Dettagli:

Luogo di origine:	Cina
Marca:	Ulinkcon
Certificazione:	CE/Rohs/TUV/UL
Numero di modello:	M19

Termini di pagamento e spedizione:

Quantità di ordine minimo:	Negoziazione
Prezzo:	Negoziabile
Imballaggi particolari:	1. sacchetto di plastica;2. Cartone;3.Secondo le esigenze del cliente
Tempi di consegna:	3-6 giorni lavorativi
Termini di pagamento:	T/T,D/P,L/C,D/A,,Western Union,MoneyGram
Capacità di alimentazione:	100000 coppie Montly

Contatto

Descrizione di prodotto dettagliata

Genere:	Da maschio a femmina	colore:	Bianco Blu Rosso Nero Giallo
Materiale:	PA66 e Ottone stagnato	Valutazione attuale:	20A
Tensione nominale:	300 V	Diametro del contatto:	2.4mm
Evidenziare:	connettore a filo impermeabile a 3 pin , connettore ad alta tensione M19 , 20A 300V spina impermeabile

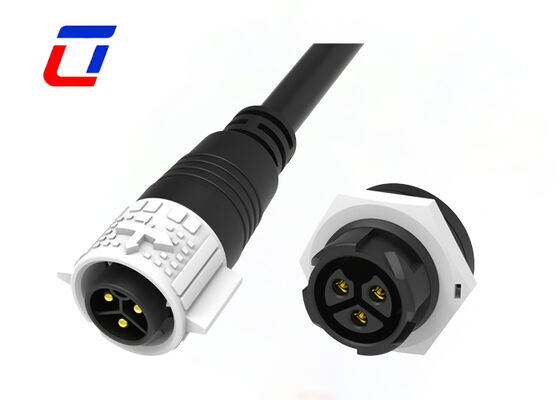

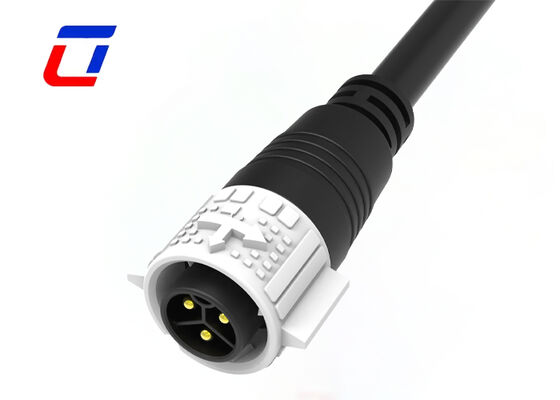

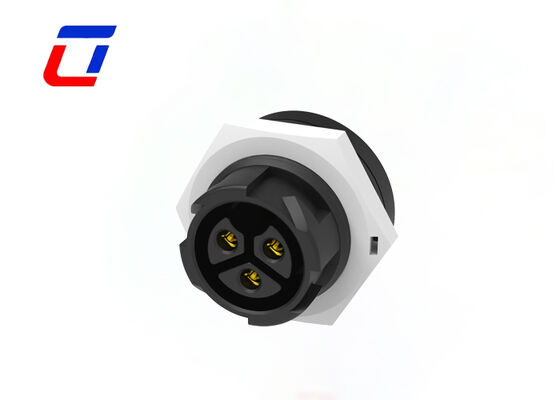

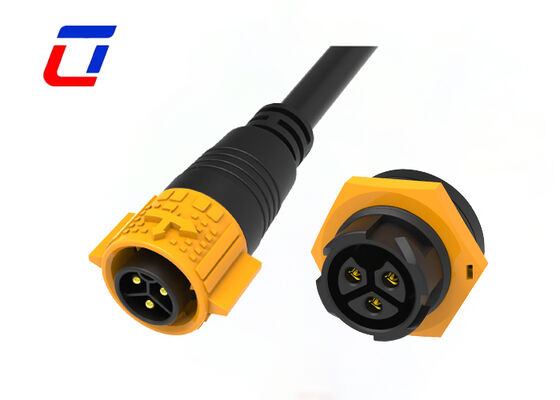

Connettore a spina e presa impermeabile M19 a 3 pin 300V con blocco rapido

Caratteristiche principali

Nome dell'articolo: Connettore per cavi impermeabile M19
Specifiche: Accoppiamento maschio-femmina dritto, accoppiamento maschio-femmina a gomito, filo-scheda montato frontalmente, filo-scheda montato posteriormente, stampaggio a iniezione integrato
Modalità di accoppiamento: Autobloccante
Numero di pin:2-22 pin
Spina: Tipo assemblaggio e tipo iniezione disponibili
Presa: Montaggio frontale, montaggio posteriore, montaggio PCB
Grado di impermeabilità:IP67/ IP68
Tipo di connettore:Vite di bloccaggio per assemblaggio；Saldatura per assemblaggio；Stampaggio a iniezione con cavo
Sezione del filo:1,0-6,0 mm² (18AWG-10AWG)
Gamma di cablaggio assemblata: 6,0 mm~16 mm；Stampaggio 6,0 mm~16,5 mm
Durata:3000 volte
Temperatura applicabile: -40℃~105℃

Descrizione rapida

Progettato come soluzione di connessione esclusiva per applicazioni filo-scheda in apparecchiature ad alta tensione, questo connettore impermeabile a 3 pin di dimensioni M19 presenta una capacità di corrente elevata di 20 A e una tensione nominale di 300 V, abbinata alla protezione impermeabile IP67. È specificamente progettato per affrontare la sfida delle connessioni stabili tra fili e schede di circuiti in ambienti ad alta tensione. Distinto dai connettori convenzionali, il suo layout a 3 pin è ottimizzato per circuiti ad alta tensione, corrispondendo con precisione ai requisiti di disposizione sicura dei fili di fase, dei fili neutri e dei fili di terra. La connessione diretta filo-scheda elimina gli adattatori intermedi, riducendo strutturalmente i potenziali rischi di trasmissione ad alta tensione e rendendolo un componente di sicurezza indispensabile nelle apparecchiature industriali ad alta tensione e nei nuovi dispositivi energetici.

Parametri elettrici
Numero di poli	3 pin
Corrente nominale	20A max.
Tensione nominale	300 V CA max5
Tensione di durata	1500 V CA @ 60 s.

Parametri tecnici
Resistenza di contatto	10 mΩ max
Struttura di isolamento	500 MΩ a 500 V CC
Temperatura di esercizio	-40°C ~ +105°C
Classe IP	IP67 (1 m / 30 min) quando accoppiato
Materiale dello stampo	PA66
Materiale di contatto/terminale	Ottone placcato oro
Materiale di tenuta	Silicone

Parametri operativi
Tensione nominale	600 V CA max
Corrente nominale	15A max
Min. OD filo	3,0 mm ~ 6,0 mm
Max. OD filo	8,0 mm ~ 10,0 mm
Sezione trasversale massima del cavo	0,5 mm² ~ 2,5 mm²

Schizzo del design
