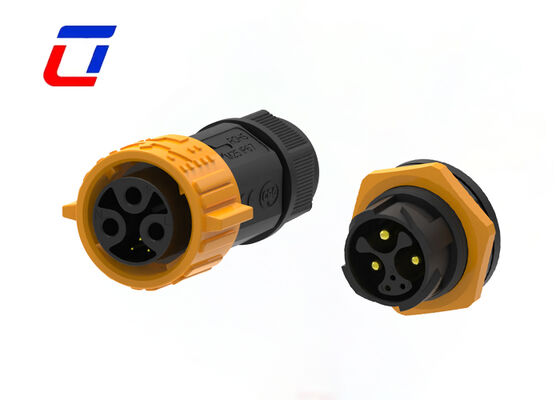

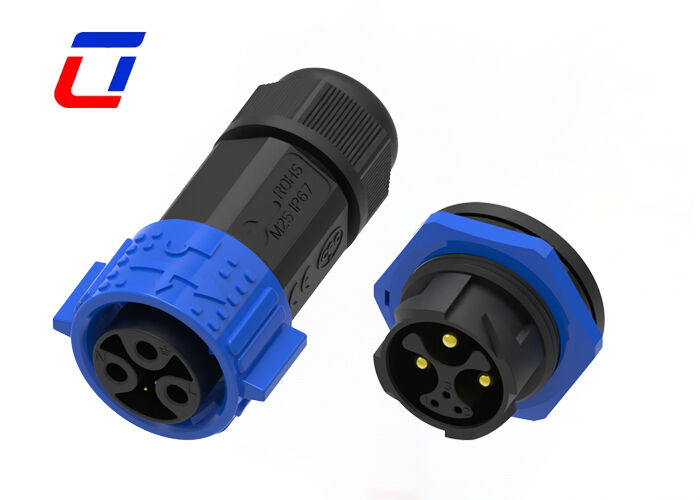

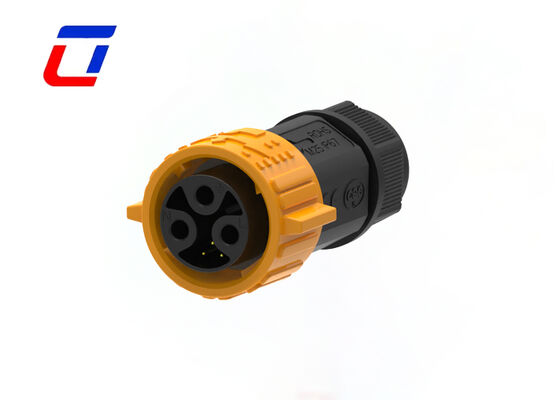

Collegatore impermeabile M25 3+3 Pin IP67 15A Maschio Femmina presa a blocco rapido
Caratteristiche principali
- Sistema di sblocco a spinta e rilascio rapido
- Opzioni multi-core: 2Pin, 3Pin, 4Pin, 5Pin, 3+2Pin, 3+3Pin, 3+9Pin, 3+13Pin e 2+20Pin
- Versione di montaggio sul campo:opzioni sia da filo a filo che da filo a tavola
- Corrente nominale 20A per lunghi periodi di funzionamento
- Servizio di assemblaggio di cavi supportato, benvenuto su misura
- OEM/ODM benvenuti
Rapidi dettagli su 6PinCollegamento maschio femmina
Waterproof Connector M25 3+3 Pin IP67 15A Male Female Quick Lock Plug Socket is a specialized connecting device developed for the simultaneous transmission of "power + signal" in medium and low-power equipment.
Con i suoi principali vantaggi "3+3 pin di partizione funzionale + interfaccia standard M25 + protezione IP67", è adatto con precisione per moduli di controllo domestici intelligenti, apparecchiature di monitoraggio medico,piccoli nuovi impianti di stoccaggio dell'energia e sistemi di monitoraggio della sicurezza esterna, che hanno elevati requisiti per la stabilità del segnale e la sicurezza dell'alimentazione.
Adottando il design della struttura circolare M25, adotta in modo innovativo un layout separato di circuito di alimentazione a 3 pin + circuito di segnale a 3 pin, con una tensione nominale di 250V e una corrente nominale di 15A.I connettori maschio e femmina realizzare un secondo di attracco attraverso la struttura di blocco rapido, risolvendo i problemi delle "interferenze di connessione mista di potenza e segnale" e delle "complete operazioni di blocco" dei connettori tradizionali,particolarmente adatto per apparecchiature con spazio limitato e esigenze di trasmissione precise.
| Caratteristiche del tipo di prodotto |
| Sistema di connettori |
Cable-to-Cable |
| di larghezza superiore a 20 mm |
- Sì, sì. |
| Connettore e terminali di contatto |
Cavi e fili |
| Tipo di connettore circolare |
Collegamento, contenitore |
| Tipo di conchiglia |
Conchiglie di plastica |
| Tipo di prodotto |
Kit di connettori |
| Caratteristiche di configurazione |
| Numero di posizioni |
3+3 |
| Numero di posizioni del segnale |
3 |
| Contatti precaricati |
- Sì, sì. |
| Caratteristiche elettriche |
| Tensione di funzionamento (VAC) |
600V al massimo. |
| Tensione di funzionamento (VDC) |
600V al massimo. |
| Caratteristiche del corpo |
| Materiale della conchiglia |
PA66 |
| Tipo di materiale isolante per il connettore circolare |
Termoplastici a basso rischio di incendio |
| Sigillato ermeticamente |
- Sì, sì. |
| Stile di entrata |
Lato |
| Tipo di protezione ambientale |
Elastomero sigillato, sigillato ermeticamente |
| Materiale per anelli O |
Elastomero sigillato, sigillato ermeticamente |
| Protezione dell'ambiente |
- Sì, sì. |
| Caratteristiche dei contatti |
| Corrente di contatto nominale (Max) (A). |
15A al massimo. |
| Tipo di contatto del connettore circolare |
Sottile a pin |
| Attachamento meccanico |
| Tipo di montaggio del connettore |
Montaggio del cavo (appeso libero) |
| Tipo di allineamento di accoppiamento |
Con chiavetta |
| Ritenzione dell'accoppiamento |
Con |
| Dimensioni |
| Dimensione del filo (AWG) |
20AWG, 18AWG, 16AWG,14AWG, |
| Condizioni d'uso |
| Intervallo di temperatura di funzionamento (°C) |
-40 ~ 105°C |
| Livello di tenuta idrica IP |
Protezione IP67 |
| Livello di tenuta della polvere IP |
6 |
| Norme industriali |
| Indice di infiammabilità UL |
UL 94V-0 |
Industria delle applicazioni
- Applicazione delle comunicazioni
- macchine per la codifica dei prodotti
- codifica dei prodotti di inventario
- sistemi a getto d'inchiostro
- Sistema solare
- attrezzature a getto d'inchiostro industriali
- Apparecchiature elettriche
- Attrezzature di laboratorio di medicina legale e patologia
- Apparecchiature di comunicazione
- Macchine pesanti
Dimensione della produzione
Ulteriori dettagli tecnici
Domande frequenti
Q1:Qual è la tensione nominale?
A1:La tensione nominale, nota anche come tensione di funzionamento, dipende principalmente dal materiale di isolamento del connettore utilizzato, dalla distanza tra le dimensioni di contatto.Alcuni componenti o dispositivi in tensione inferiore alla loro tensione nominale possono non essere completati alle loro funzioni..
Q2:Qual è il valore di corrente?
A2: corrente nominale, nota anche come corrente di funzionamento. Con la tensione nominale, come nel caso sotto la corrente nominale, la spina d'aria in generale può funzionare correttamente.attraverso la progettazione termica del connettore per soddisfare i requisiti della corrente nominale, perché a contatto con un flusso di corrente fuori data, a causa della resistenza del conduttore e la resistenza di contatto, il contatto sarà calore.il tappo danneggerà l'isolamento e la formazione di esposizione dell'aria sulla superficie del rivestimento per ammorbidire, con conseguente fallimento.
Q3:Come si fa a rintracciare la mia spedizione?
A3: Una volta spedita la merce, vi invieremo il numero di tracciamento e il link della piattaforma logistica.
