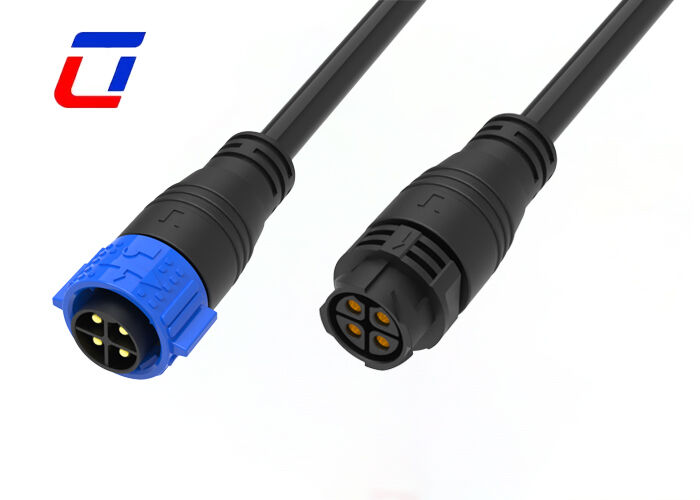

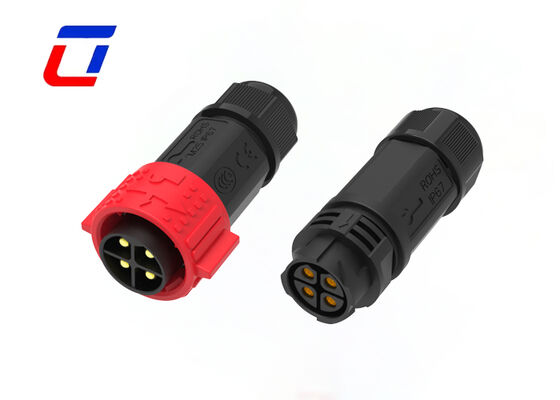

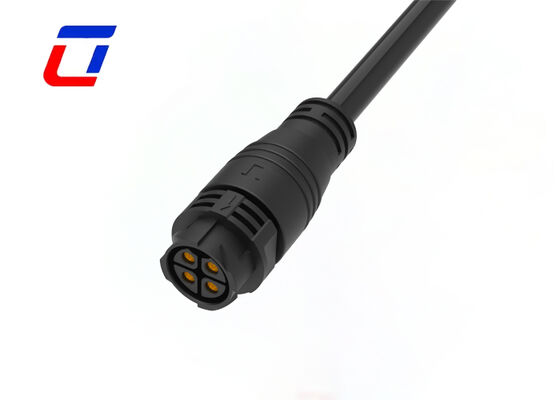

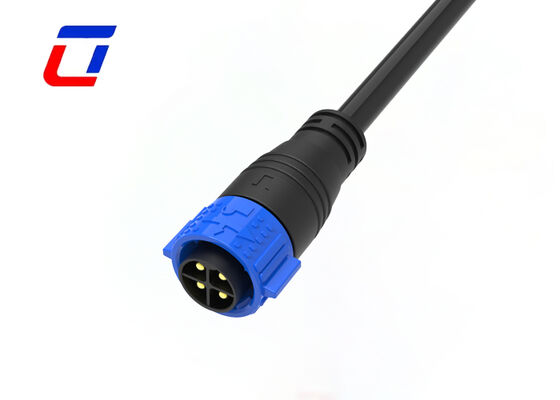

Connettori impermeabili elettrici 500V M25 a 4 pin con blocco a pressione
Dettagli rapidi del connettore impermeabile IP67
Design Push-Lock per un funzionamento efficiente:Innovativa struttura push-lock, non sono necessarie chiavi o altri strumenti, blocco automatico dopo l'inserimento, tempo di connessione ridotto a meno di 1 secondo, migliorando notevolmente l'efficienza di installazione e manutenzione delle apparecchiature; fibbia anti-allentamento integrata, stabilità della connessione in ambienti vibranti aumentata del 60% per evitare cadute accidentali.
Adattamento ad alta tensione 500V, sicuro e affidabile:La tensione nominale raggiunge i 500V, il guscio isolante ha superato il test di tenuta ad alta tensione e la tensione di breakdown è ≥1500V, il che previene efficacemente pericoli di sicurezza come perdite e archi elettrici, si adatta ad apparecchiature elettriche di media e alta tensione e soddisfa gli standard di sicurezza industriali.
Impermeabile e antipolvere IP67, forte adattabilità ambientale:Anello di tenuta in silicone a doppio strato + struttura a guscio stretta, raggiungendo il livello di protezione IP67, che può funzionare normalmente entro 30 minuti di immersione in 1 metro di profondità d'acqua, e allo stesso tempo resistere a polvere e inquinamento da olio, adatto a condizioni di lavoro difficili come ambienti esterni, umidi e polverosi.
Design integrato a 4 pin, funzioni diverse:I nuclei a 4 pin sono disposti in modo indipendente per supportare la trasmissione simultanea di potenza e segnali, non sono necessari connettori di segnale aggiuntivi, risparmiando spazio sull'interfaccia dell'apparecchiatura, particolarmente adatto per apparecchiature elettriche miniaturizzate e integrate.
Caratteristica principale
- Sistema di sgancio rapido a pressione
- Opzioni multicore: disponibili 2 pin, 3 pin, 4 pin, 5 pin, 3+2 pin, 3+3 pin, 3+9 pin, 3+13 pin, 5+2 pin e 2+20 pin
- Versione per assemblaggio sul campo: opzioni sia filo-filo che filo-scheda
- Connettore impermeabile ad alta corrente, buona scelta fino a 50A per un lavoro prolungato
- Servizio di assemblaggio cavi supportato, benvenuto su misura
- OEM/ODM benvenuto
| Parametri elettrici |
| Numero di poli |
Connettore impermeabile a 4 pin |
| Corrente nominale |
Massimo 50A |
| Tensione nominale |
Massimo 600VAC |
| Tensione di durata |
2500VAC @ 60 s. |
| Parametri tecnici |
| Resistenza di contatto |
Massimo 10 mΩ |
| Struttura di isolamento |
500 MΩ a 500VDC |
| Temperatura operativa |
-40°C ~ +105°C |
| Classe IP |
IP67 (1m / 30min) |
| Materiale stampo |
PA66 |
| Materiale contatto/terminale |
Ottone placcato oro |
| Materiale sigillante |
Silicone |
Industrie di applicazione
- Applicazione comunicazioni
- macchine per codifica prodotti
- codifica prodotti di inventario
- sistemi a getto d'inchiostro
- Sistema solare
- apparecchiature industriali a getto d'inchiostro
- Apparecchiature elettriche
- Apparecchiature forensi e patologiche di laboratorio
- Apparecchiature di comunicazione
- Macchinari pesanti
| Parametri operativi |
| Tensione nominale |
Massimo 600VAC |
| Corrente nominale |
Massimo 30A |
| Diametro esterno minimo del cavo |
6,5 mm ~ 10 mm |
| Diametro esterno massimo del cavo |
10,5 mm ~ 18 mm |
| Area massima della sezione trasversale del cavo |
0,5 mm2 ~ 6,0 mm2 |
Dimensioni di produzione
Maggiori dettagli tecnici
FAQ
D1: Cos'è la tensione nominale?
R1: La tensione nominale, nota anche come tensione operativa, dipende principalmente dal materiale isolante del connettore utilizzato e dalle dimensioni dello spazio tra i contatti. Alcuni componenti o dispositivi che operano al di sotto della loro tensione nominale potrebbero non essere in grado di svolgere completamente le loro funzioni.
D2:Quali metodi di pagamento accettate?
R2:Supportiamo i principali metodi di pagamento internazionali: T/T (bonifico telegrafico), L/C (lettera di credito), PayPal e West Union. Per ordini di grandi dimensioni, un acconto del 30% + saldo del 70% prima della spedizione sono i nostri termini standard.
D3: Come scegliere il connettore adatto?
R3: Devi fare quanto segue:
* Conferma la corrente nominale e il numero di contatti
* Conferma se lo stile di assemblaggio richiede pre-cablaggio o meno. Se necessario, quindi conferma il passaggio successivo.
* Conferma il calibro del cavo
* Conferma la lunghezza e il materiale del cavo.
