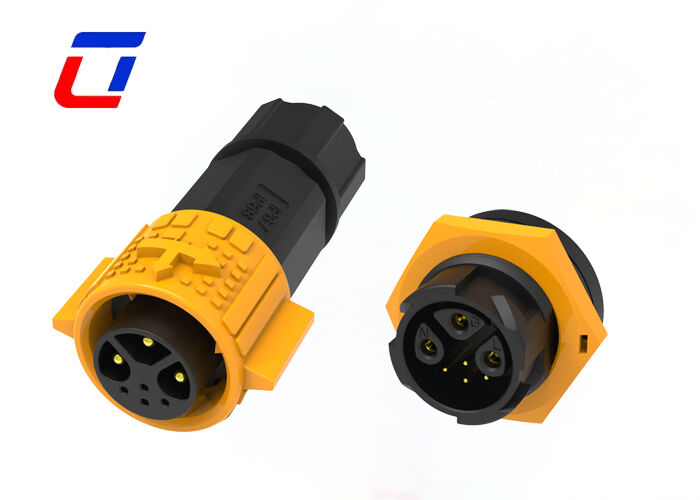

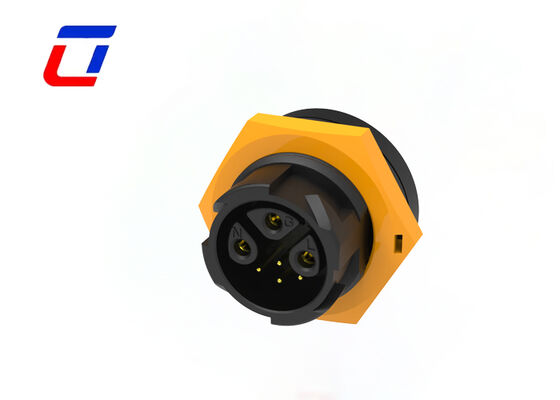

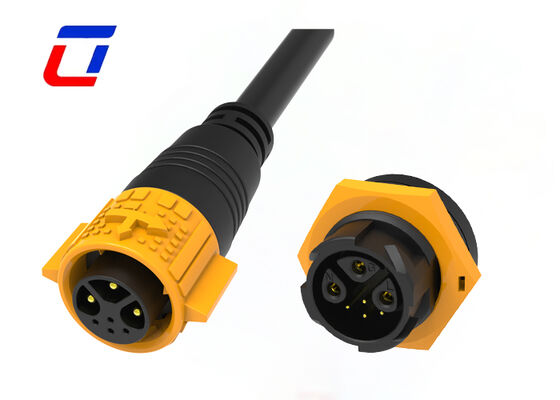

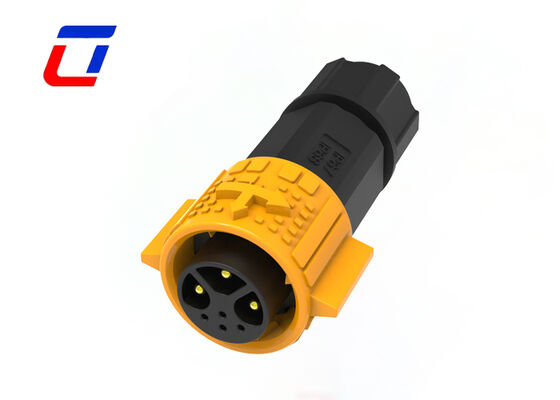

Name: Connettore impermeabile per esterni M19 3+4 Pin Connettore impermeabile IP67 da filo a scheda
Brand: Shenzhen Ulinkcon Technology Co., Ltd.
SKU: M19
Availability: InStock

Casa Prodotti Connettore impermeabile del LED

Connettore impermeabile per esterni M19 3+4 Pin Connettore impermeabile IP67 da filo a scheda

Dettagli:

Luogo di origine:	Cina
Marca:	Ulinkcon
Certificazione:	CE/Rohs/TUV/UL
Numero di modello:	M19

Termini di pagamento e spedizione:

Quantità di ordine minimo:	Negoziazione
Prezzo:	Negoziabile
Imballaggi particolari:	1. sacchetto di plastica;2. Cartone;3.Secondo le esigenze del cliente
Tempi di consegna:	3-6 giorni lavorativi
Termini di pagamento:	T/T, D/P, L/C, D/A, Western Union, MoneyGram
Capacità di alimentazione:	100000 coppie Montly

Contatto

Descrizione di prodotto dettagliata

Tensione nominale:	300 V	Valutazione attuale:	15+5A
Tipo di connettore:	Connettore rapido	Spillo:	3+4Pin
Materiale:	Nylon	Colore:	Rosso Blu Bianco Nero
Evidenziare:	M19 connettore a filo impermeabile , Connettore a scheda impermeabile IP67 , Connettore LED impermeabile per esterni

Connettore impermeabile esterno M19 3 + 4 pin IP67 Connettore impermeabile da collegare alla scheda

Descrizione rapida

I pin di alimentazione a 3 pin sono realizzati in lega di rame ad alta conduttività e la capacità di carico di corrente di un singolo pin può raggiungere 15 A, soddisfacendo le esigenze di alimentazione di apparecchiature di media potenza; i pin di segnale a 4 pin migliorano la capacità anti-interferenza attraverso la progettazione del segnale differenziale, adattandosi a scenari come la raccolta dei dati del sensore e il feedback sullo stato dell'apparecchiatura. La spaziatura dei pin è conforme agli standard del settore, garantendo un abbinamento preciso con i pad della scheda PCB e riducendo gli errori di saldatura.

Il connettore adotta una doppia struttura impermeabile composta da "anello di tenuta dell'alloggiamento + manicotto di tenuta del perno" e blocca efficacemente l'intrusione di polvere. L'alloggiamento è realizzato in materiale PA66 rinforzato resistente ai raggi UV, che può comunque mantenere la stabilità strutturale alle basse temperature di -40℃ e alle alte temperature di 105℃, adattandosi a condizioni di lavoro estreme all'aperto come forti piogge, tempeste di sabbia e alte temperature.

I perni adottano un processo di stampaggio integrato, combinato con la placcatura in oro (spessore della placcatura ≥ 1,5 μm), che riduce efficacemente la resistenza di contatto a ≤ 5 mΩ e riduce il rischio di perdita di potenza e generazione di calore. Il connettore ha una durata di collegamento di oltre 10.000 volte e i pin all'estremità della scheda hanno un'eccellente resistenza alla piegatura, in grado di sopportare leggere vibrazioni e urti durante il trasporto e l'installazione dell'apparecchiatura, garantendo stabilità d'uso a lungo termine.

Caratteristiche principali

Sistema di sgancio rapido Push Lock
Opzioni multi-core: 2Pin,3Pin,4Pin,5Pin per alimentazione
3+2Pin,3+3Pin,3+4Pin,3+5Pin,3+9Pin e 2+20Pin per segnale di potenza combinato
6Pin,7Pin,8Pin,9Pin,10Pin,11Pin,12Pin,14Pin,16Pin e 18Pin per segnale disponibile
Versione per assemblaggio sul campo: entrambe le opzioni cavo-filo e cavo-scheda
Corrente nominale 20A per un funzionamento prolungato
Servizio di assemblaggio cavi supportato, benvenuto su misura
Benvenuto OEM/ODM

Parametri Elettrici
Nnumero di polacchi	3+4Pin
Valutazione attuale	15A massimo
Valutazione della tensione	300 VCA massimo
Voltaggio di durabilità	1500 V CA a 60 s.

Parametri tecnici
Resistenza di contatto	10 mΩ massimo
Struttura isolante	500 MΩ a 500 VCC
Temperatura operativa	-40°C ~ +105°C
Classe IP	IP67 (1m/30min) se accoppiato
Materiale dello stampo	PA66
Materiale contatto/terminale	Ottone placcato oro
Materiale della guarnizione	Silicone

Industrie applicative

Luci di crescita
Applicazione di comunicazione
macchine per la codifica dei prodotti
codifica del prodotto inventariale
sistemi a getto d'inchiostro
Sistema solare
apparecchiature industriali a getto d'inchiostro
Apparecchiature per l'energia elettrica
Attrezzature per laboratorio forense e patologia
Apparecchiature per le comunicazioni
Macchinari pesanti

Parametri operativi
Valutazione della tensione	600 VCA massimo
Valutazione attuale	15A massimo
Dimensione minima del filo OD	3,0 mm~6,0 mm
Diametro massimo del filo OD	8,0 mm~10,0 mm
Area della sezione trasversale massima del cavo	0,5 mm²~2,5 mm²

Schizzo di progettazione

Connettore impermeabile per esterni M19 3+4 Pin Connettore impermeabile IP67 da filo a scheda 0

Connettore impermeabile per esterni M19 3+4 Pin Connettore impermeabile IP67 da filo a scheda 2

Domande frequenti

1. Q: Sei una fabbrica o una società commerciale?
A: Siamo una fabbrica. Situato nel parco industriale di Ulinkcon, distretto di Bao'an, Shenzhen, Cina

2.Come posso effettuare un ordine? Qual è il processo?
UN: Il processo d'ordine è semplice: 1) Conferma i dettagli del prodotto e ottieni una fattura proforma (PI); 2) Effettuare l'acconto come concordato; 3) Iniziamo la produzione e ti aggiorniamo sui progressi; 4) Pagare il saldo prima della spedizione; 5) Organizzare la consegna e fornire informazioni di tracciabilità.

3. Q: Come posso ottenere campioni?

A: È un onore offrirti campioni e il trasporto dovrebbe essere pagato da solo. Puoi farmi sapere il numero del corriere e il tuo indirizzo dettagliato, quindi posso inviarti il campione immediatamente.

4. Q: Quanti materiali puoi fornire?
R: Esistono materiali diversi tra connettore e cavo, solitamente utilizziamo materiale PVC/nylon per il connettore del prodotto, materiale PVC/gomma/silicone è stato utilizzato nel cavo. Naturalmente possiamo anche scegliere il materiale in base alle vostre esigenze.
