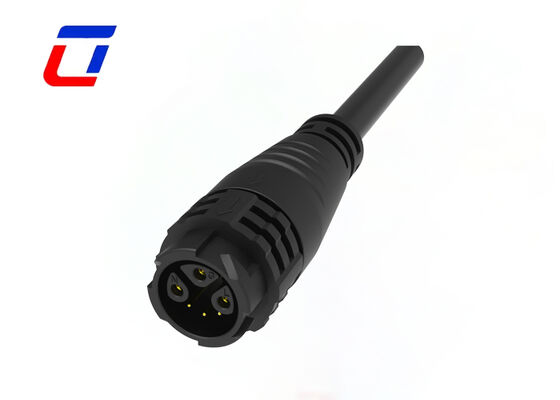

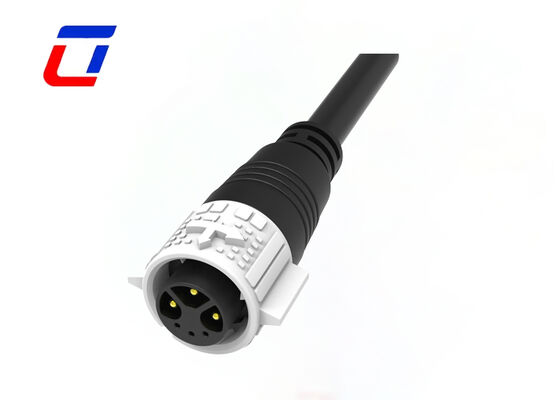

Name: connettore da filo a filo impermeabile M19 3+3 pin 15A connettore rapido
Brand: Shenzhen Ulinkcon Technology Co., Ltd.
SKU: M19
Availability: InStock

Casa Prodotti Connettore impermeabile all'aperto

connettore da filo a filo impermeabile M19 3+3 pin 15A connettore rapido

Dettagli:

Luogo di origine:	Cina
Marca:	Ulinkcon
Certificazione:	CE/Rohs
Numero di modello:	M19

Termini di pagamento e spedizione:

Quantità di ordine minimo:	Negoziazione
Prezzo:	Negoziabile
Imballaggi particolari:	scatola
Tempi di consegna:	Da 5 a 8 giorni lavorativi
Termini di pagamento:	T/T, D/A, D/P, MoneyGram, L/C
Capacità di alimentazione:	100000 coppie al mese

Contatto

Descrizione di prodotto dettagliata

Number of Pins:	3+3PIN	Waterproof Rating:	IP67
Current:	15A	Temperature Range:	-40℃~+105℃
Protection level:	IP67	Flame-resistant rating:	UL94-V0
Evidenziare:	Collettore di filo M19 impermeabile , Collegamento rapido 3+3 pin , connettore 15A resistente all'acqua per esterni

Connettore Wire to Wire Impermeabile M19 3+3 Pin 15A Quick Connector

Caratteristiche principali

Sistema di sgancio rapido a scatto
Opzioni multi-core: 2Pin, 3Pin, 4Pin, 5Pin per alimentazione
3+2Pin, 3+3Pin, 3+4Pin, 3+5Pin, 3+9Pin e 2+20Pin per segnale di alimentazione combinato
6Pin, 7Pin, 8Pin, 9Pin, 10Pin, 11Pin, 12Pin, 14Pin, 16Pin e 18Pin disponibili per il segnale
Versione per assemblaggio sul campo: opzioni sia wire to wire che wire to board
Corrente nominale 20A per un lungo periodo di lavoro
Servizio di assemblaggio cavi supportato, benvenuti personalizzati
OEM/ODM benvenuti

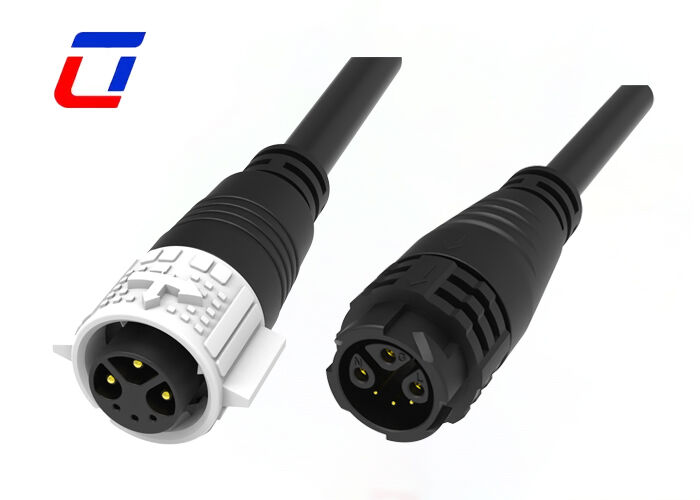

Dettagli rapidi di 3+3PinConnettore Maschio femmina

I 3 pin principali di alimentazione sono realizzati in lega di rame placcata oro a sezione larga, appositamente progettati per trasportare 15A di corrente elevata e ridurre la perdita di calore; i 3 pin ausiliari sono responsabili della trasmissione del segnale e riducono le interferenze di alimentazione attraverso un design di schermatura indipendente, adattandosi alle esigenze di connessione integrata "alimentazione + segnale" di sensori, controller e altre apparecchiature senza connettori aggiuntivi.

Ottimizza la capacità di trasporto di corrente per le esigenze di apparecchiature a media potenza. La resistenza di contatto dei pin di alimentazione è ≤3mΩ, e il design a trefoli intrecciati migliora la resistenza alla fatica, evitando la deformazione dei pin causata dall'uso prolungato ad alta corrente. I terminali a crimpare di supporto sono ricotti ad alta temperatura, che sono saldamente collegati ai fili, riducendo il rischio di riscaldamento dei giunti.

Caratteristiche del tipo di prodotto
Sistema connettore	Cavo-a-cavo
Sigillabile	Sì
Il connettore e il contatto terminano su	Filo e cavo
Tipo di connettore circolare	Spina, Presa
Tipo di guscio	Guscio in plastica
Tipo di prodotto	Kit connettore
Caratteristiche di configurazione
Numero di posizioni	3+3
Numero di posizioni del segnale	3
Contatti precaricati	Sì
Caratteristiche elettriche
Tensione di esercizio (VAC)	600V max.
Tensione di esercizio (VDC)	600V max.
Caratteristiche del corpo
Materiale del guscio	PA66
Tipo di materiale isolante del connettore circolare	Termoplastico a basso rischio di incendio
Ermeticamente sigillato	Sì
Stile di ingresso	Laterale
Tipo di protezione ambientale	Sigillato con elastomero, ermeticamente sigillato
Materiale O-Ring	Sigillato con elastomero, ermeticamente sigillato
Protezione ambientale	Sì
Caratteristiche dei contatti
Corrente nominale del contatto (Max) (A) .	15A max.
Tipo di contatto del connettore circolare	Pin-Socket
Fissaggio meccanico
Tipo di montaggio del connettore	Montaggio su cavo (a sospensione libera)
Tipo di allineamento di accoppiamento	Chiave
Ritenzione di accoppiamento	Con
Dimensioni
Dimensione del filo (AWG)	20AWG, 18AWG, 16AWG,14AWG,
Condizioni di utilizzo
Intervallo di temperatura di esercizio (°C)	-40 ~105°C
Livello di tenuta all'acqua IP	IP67
Livello di tenuta alla polvere IP	6
Standard di settore
Valutazione di infiammabilità UL	UL 94V-0

Settori di applicazione

Applicazione comunicazioni
macchine per la codifica dei prodotti
codifica dei prodotti di inventario
sistemi a getto d'inchiostro
Sistema solare
apparecchiature industriali a getto d'inchiostro
Apparecchiature elettriche
Apparecchiature forensi e patologiche di laboratorio
Apparecchiature di comunicazione
Macchinari pesanti

Dimensione di produzione

Maggiori dettagli tecnici

FAQ

Q1: Qual è la tensione nominale?

A1: La tensione nominale, nota anche come tensione di esercizio, dipende principalmente dal materiale isolante del connettore utilizzato, dalla spaziatura tra le dimensioni del contatto. Alcuni dei componenti o dispositivi a una tensione inferiore alla sua tensione nominale potrebbero non essere completati alle sue funzioni.

Q2:Chi è responsabile dello sdoganamento? Fornite i documenti necessari?

A2:Forniremo documenti completi per lo sdoganamento (fattura commerciale, distinta di imballaggio, polizza di carico, rapporti di certificazione). Le tasse e i dazi doganali sono a carico dell'acquirente (termini EXW/FOB). Possiamo assistere con la preparazione dei documenti, se necessario.

Q3: Come scegliere il connettore adatto?

A3:È necessario procedere come segue:
* Confermare la corrente nominale e il numero di contatti
* Confermare lo stile di assemblaggio, è necessario precablare o meno. Se necessario, confermare quindi il successivo.
* Confermare il calibro del cavo
* Confermare la lunghezza e il materiale del cavo.
