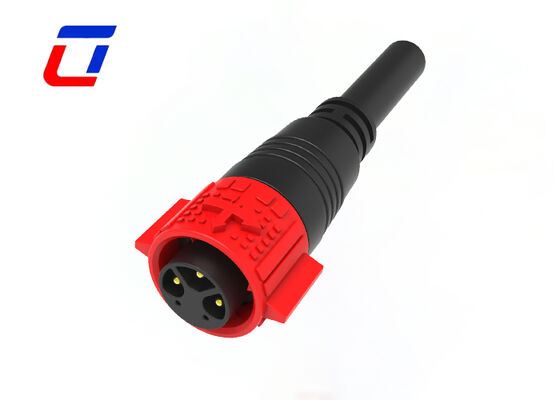

Name: Connettore maschio femmina multipolare M19 3+2 pin da filo a filo per dati e alimentazione a bassa corrente
Brand: Shenzhen Ulinkcon Technology Co., Ltd.
SKU: M19
Availability: InStock

Casa Prodotti Multi Pin Connectors Waterproof

Connettore maschio femmina multipolare M19 3+2 pin da filo a filo per dati e alimentazione a bassa corrente

Dettagli:

Luogo di origine:	Cina
Marca:	Ulinkcon
Certificazione:	CE/Rohs
Numero di modello:	M19

Termini di pagamento e spedizione:

Quantità di ordine minimo:	Negoziazione
Prezzo:	Negoziabile
Imballaggi particolari:	scatola
Tempi di consegna:	Da 5 a 8 giorni lavorativi
Termini di pagamento:	T/T,D/A,D/P,MoneyGram,L/C
Capacità di alimentazione:	100000 coppie al mese

Contatto

Descrizione di prodotto dettagliata

Numero di pin:	3+2PIN	attuale:	15A
Valutazione di impermeabilità:	IP67	Intervallo di temperatura:	-40℃~+105℃
Colore:	Nero Blu Bianco Rosso Giallo	tipo:	connettore impermeabile
Evidenziare:	Connettore impermeabile M19 a 3+2 pin , Connettore multipolare a bassa corrente , Connettore da filo a filo per dati e alimentazione

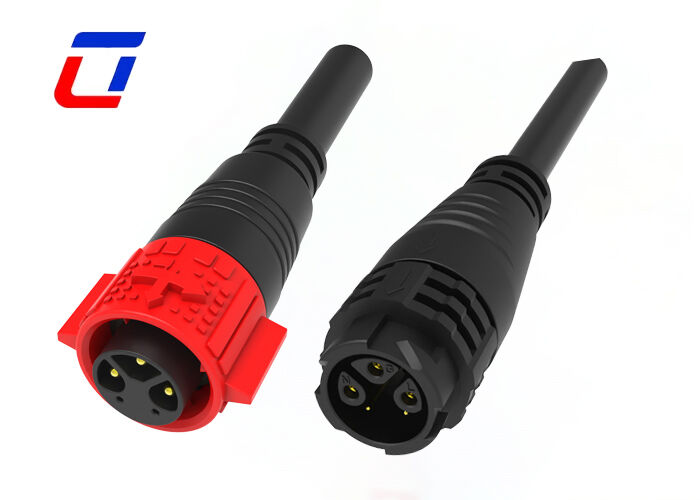

Connettore maschio femmina multi pin M19 3 + 2 pin Cavo per collegare connettore dati di alimentazione a bassa corrente

Dettagli rapidi di 5Pinconnettore impermeabile

Design a zone a 3+2 pin per una precisa separazione delle funzioni: Adottando un layout a zone con 3 canali di alimentazione indipendenti e 2 canali dati, i 3 pin di alimentazione sono responsabili della fornitura stabile di elettricità a bassa corrente, mentre i 2 pin di dati si concentrano sulla trasmissione del segnale ad alta frequenza e a bassa interferenza. Questa chiara divisione funzionale evita strutturalmente fluttuazioni di potenza che interferiscono con i segnali dati, garantendo una trasmissione efficiente di entrambi in condizioni di lavoro a bassa corrente e adattandosi alle esigenze di apparecchiature di precisione come sensori e piccoli controller.

Ottimizzazione a bassa corrente per una trasmissione più stabile: ottimizzati appositamente per scenari a bassa corrente (3 A e inferiori), i contatti sono realizzati in lega di rame placcato oro di elevata purezza, che non solo riduce la resistenza di contatto (≤5 mΩ) ma migliora anche le prestazioni anti-ossidazione e resistenti all'usura. Evita efficacemente problemi come scarso contatto e perdita di segnale causata da una corrente troppo piccola. Allo stesso tempo, i pin adottano una tecnologia di stampaggio di precisione per garantire una perfetta aderenza ai cavi, garantendo ulteriormente la stabilità dell'alimentazione e l'accuratezza dei dati dei dispositivi a basso consumo.

Struttura M19 + bloccaggio filettato per una connessione più sicura: La struttura circolare standardizzata M19 è abbinata ad un meccanismo di bloccaggio filettato. Dopo che i connettori maschio e femmina sono stati accoppiati, vengono fissati mediante rotazione, che può sopportare leggere vibrazioni e trazioni esterne per evitare disconnessioni accidentali. L'alloggiamento è realizzato in plastica tecnica ABS ad alta resistenza, con resistenza base ai graffi e all'invecchiamento. Combinato con un anello di tenuta in gomma, raggiunge il grado di protezione dall'ingresso IP67, che può resistere alla polvere quotidiana e agli spruzzi d'acqua ed è adatto per ambienti umidi non estremi interni ed esterni.

Connessione diretta cavo-filo per un'installazione più semplice: Progettato specificamente per la connessione filo-filo, supporta due metodi di terminazione: crimpatura e saldatura ed è compatibile con cavi 18-24AWG senza la necessità di accessori adattatori complessi. La coda del connettore è dotata di un pressacavo regolabile, che può avvolgere saldamente cavi con un diametro di 3-8 mm, prevenendo l'allentamento del pin causato dallo stress del filo. Anche i principianti possono completare rapidamente l'installazione, migliorando notevolmente l'efficienza del cablaggio.

Caratteristiche principali

Sistema di sgancio rapido Push Lock
Opzioni multi-core: 2Pin,3Pin,4Pin,5Pin per alimentazione
3+2Pin,3+3Pin,3+4Pin,3+5Pin,3+9Pin e 2+20Pin per segnale di potenza combinato
6Pin,7Pin,8Pin,9Pin,10Pin,11Pin,12Pin,14Pin,16Pin e 18Pin per segnale disponibile
Versione per assemblaggio sul campo: entrambe le opzioni cavo-filo e cavo-scheda
Corrente nominale 20A per un funzionamento prolungato
Servizio di assemblaggio cavi supportato, benvenuto su misura
Benvenuto OEM/ODM

Caratteristiche del tipo di prodotto
Csistema di connessione	Cavo-scheda
Sigillabile	SÌ
Il connettore e il contatto terminano con	Fili e cavi
Tipo di connettore circolare	Spina, presa
Tipo di conchiglia	Guscio di plastica
Tipo di prodotto	Kit connettori

Caratteristiche Elettriche
Numero di poli	3+2
Valutazione attuale	15A massimo
Valutazione della tensione	600 VCA massimo
Voltaggio di durabilità	2500 V CA a 60 s.

Caratteristiche del corpo
Materiale della calotta	PA66
Tipo di materiale isolante del connettore circolare	Termoplastico a basso rischio di incendio
Sigillato ermeticamente	SÌ
Stile di ingresso	Lato
Tipo di protezione ambientale	Sigillato in elastomero, sigillato ermeticamente
Materiale dell'O-ring	Sigillato in elastomero, sigillato ermeticamente
Protezione ambientale	SÌ

Condizioni d'uso
Intervallo di temperatura operativa (°C)	-40~105°C
Livello di tenuta all'acqua IP	IP67
Livello di tenuta alla polvere IP	6
Funzionamento/Applicazione
Valutazione della durabilità (cicli)	250, 251
Standard di settore
Classificazione di infiammabilità UL	UL94V-0

Industrie applicative

Applicazione di comunicazione
macchine per la codifica dei prodotti
codifica del prodotto inventariale
sistemi a getto d'inchiostro
Sistema solare
apparecchiature industriali a getto d'inchiostro
Apparecchiature per l'energia elettrica
Attrezzature per laboratorio forense e patologia
Apparecchiature per le comunicazioni
Macchinari pesanti

Dimensione produttiva

Ulteriori dettagli tecnici

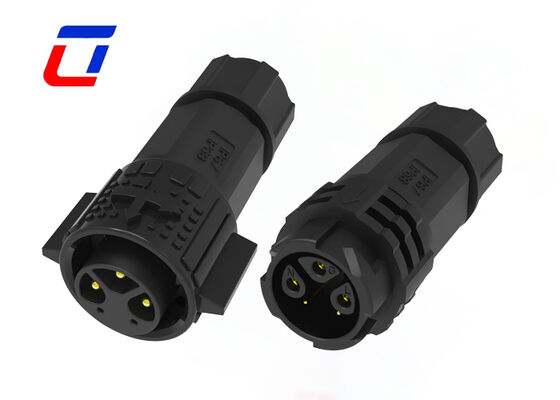

Connettore maschio femmina multipolare M19 3+2 pin da filo a filo per dati e alimentazione a bassa corrente 2

Domande frequenti

Q1: Qual è la tensione nominale?

A1: tensione nominale nota anche come tensione operativa, che dipende principalmente dal materiale isolante del connettore utilizzato e dalla spaziatura tra le dimensioni del contatto. Alcuni componenti o dispositivi con una tensione inferiore a quella nominale potrebbero non essere completati con le loro funzioni.

Q2:C'è uno sconto per ordini di grandi quantità?

A2:Sì, offriamo sconti graduali per ordini all'ingrosso. Più ordini, più competitivo sarà il prezzo. Vi preghiamo di comunicarci la quantità prevista per un preventivo personalizzato.

Q3:I vostri prodotti sono certificati? Che certificazioni hai?

A3: Tutti i nostri prodotti sono certificati RoHS, CE e altri standard internazionali. Certificazioni specifiche (ad esempio FCC, UL) possono essere fornite su richiesta in base al mercato di riferimento.
