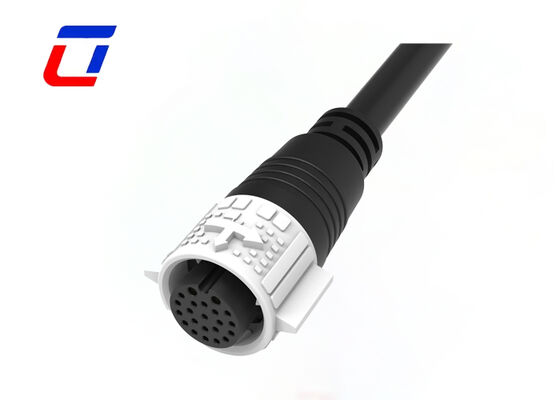

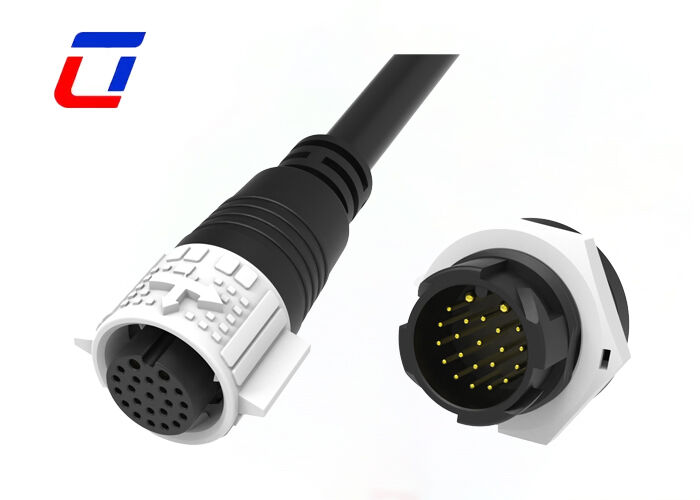

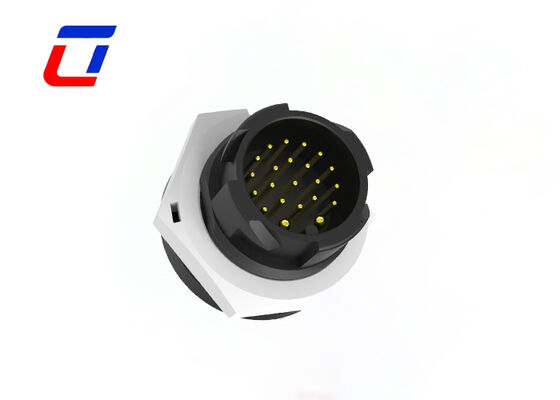

Name: Connettori per cavi da scheda a filo a 2+20 pin M20 multi-pin IP67 per connettori solari
Brand: Shenzhen Ulinkcon Technology Co., Ltd.
SKU: M19
Availability: InStock

Casa Prodotti Multi Pin Connectors Waterproof

Connettori per cavi da scheda a filo a 2+20 pin M20 multi-pin IP67 per connettori solari

Dettagli:

Luogo di origine:	Cina
Marca:	Ulinkcon
Certificazione:	CE/Rohs/TUV/UL
Numero di modello:	M19

Termini di pagamento e spedizione:

Quantità di ordine minimo:	Negoziazione
Prezzo:	Negoziabile
Imballaggi particolari:	1. Sacchetto di plastica; 2. Cartone; 3. Secondo i requisiti del cliente
Tempi di consegna:	3~6 giorni lavorativi
Termini di pagamento:	T/T,D/P,L/C,D/A,,Western Union,MoneyGram
Capacità di alimentazione:	100000 paia mensili

Contatto

Descrizione di prodotto dettagliata

Materiale:	PA66 e lega di rame	Tensione nominale:	300 V
Colore:	Bianco Blu Rosso Nero Giallo	Livello di protezione:	IP67
Grado di resistenza alla fiamma:	UL94-V0	Materiale di contatto:	Ottone placcato oro
Evidenziare:	Connettore 2+20 pin da filo a scheda , Connettore M20 multi-pin IP67 , Connettore per cavo solare impermeabile

Multi 2 pin impermeabile per connettori di alimentazione M19 300 V Connettore dati a 20 pin con bloccaggio push

Descrizione rapida

Layout pin alimentazione e dati a doppio scopo

Dotato di una sezione di alimentazione specializzata a 2 pin per un'alimentazione affidabile da 300 V e di una sezione dati a 20 pin per un trasferimento del segnale ad alta velocità e basso rumore, il design dei pin separati di questo connettore elimina le interferenze incrociate tra i circuiti. Ciò garantisce sia una fornitura costante di energia che una trasmissione accurata dei dati, fondamentali per il funzionamento senza interruzioni di sistemi integrati complessi.

Prestazioni IP67 impermeabili e antipolvere per un uso versatile

Grazie alle guarnizioni di tenuta stampate con precisione e al robusto alloggiamento M19, il connettore soddisfa lo standard di protezione IP67, proteggendo efficacemente da pioggia, spruzzi e accumulo di polvere. Funziona in modo affidabile in un'ampia gamma di ambienti difficili, dai pavimenti umidi delle fabbriche e dalle stazioni di attrezzature esterne agli ambienti marini corrosivi.

Accoppiamento a pressione con bloccaggio rapido per un'installazione semplice e sicura

L'intuitivo meccanismo di bloccaggio a pressione consente una connessione senza attrezzi e con una sola mano: una semplice pressione fino al suono di un "clic" garantisce un bloccaggio stretto e sicuro tra i connettori maschio e femmina. Questo design incentrato sull'utente riduce i tempi di installazione del 40% rispetto alle alternative filettate e previene disconnessioni accidentali dovute a vibrazioni, urti o trazioni involontarie dei cavi.

Durata e integrità del segnale di livello industriale

I pin di alimentazione sono realizzati in lega di rame argentato con conduttività superiore, supportando efficacemente carichi da 300 V. I pin dati, invece, utilizzano una lega di rame placcata in oro per ridurre al minimo la resistenza di contatto, garantendo che i segnali ad alta velocità vengano trasmessi senza errori, anche durante l'uso a lungo termine in condizioni industriali difficili.

Industrie applicative

Luci di crescita
Applicazione di comunicazione
macchine per la codifica dei prodotti
codifica del prodotto inventariale
sistemi a getto d'inchiostro
Sistema solare
apparecchiature industriali a getto d'inchiostro
Apparecchiature per l'energia elettrica
Attrezzature per laboratorio forense e patologia
Apparecchiature per le comunicazioni
Macchinari pesanti

Parametri Elettrici
Nnumero di polacchi	Connettore impermeabile a 2 pin
Valutazione attuale	20A massimo
Valutazione della tensione	300 VCA massimo
Voltaggio di durabilità	1500 V CA a 60 s.

Parametri tecnici
Resistenza di contatto	10 mΩ massimo
Struttura isolante	500 MΩ a 500 VCC
Temperatura operativa	-40°C~+105°C
Classe IP	IP67 (1m/30min) se accoppiato
Materiale dello stampo	PA66
Materiale contatto/terminale	Ottone placcato oro
Materiale della guarnizione	Silicone

Parametri operativi
Valutazione della tensione	600 VCA massimo
Valutazione attuale	20A massimo
Dimensione minima del filo OD	3,0 mm~6,0 mm
Diametro massimo del filo OD	8,0 mm~10,0 mm
Area della sezione trasversale massima del cavo	0,5 mm²~2,5 mm²

Schizzo di progettazione

Connettori per cavi da scheda a filo a 2+20 pin M20 multi-pin IP67 per connettori solari 1

Domande frequenti

1. Q: Sei una fabbrica o una società commerciale?
A: Siamo una fabbrica. Situato nel parco industriale di Ulinkcon, distretto di Bao'an, Shenzhen, Cina

2. Q: Come acquistare i tuoi prodotti?
A: Devi fare quanto segue:
* Conferma la valutazione attuale e il numero di contatti
* Conferma lo stile dell'assieme
* Confermare il calibro del cavo
* Confermare la lunghezza e il materiale del cavo.

3. Q: Come posso ottenere campioni?

A: È un onore offrirti campioni e il trasporto dovrebbe essere pagato da solo. Puoi farmi sapere il numero del corriere e il tuo indirizzo dettagliato, quindi posso inviarti il campione immediatamente.

4. D: Chi è responsabile dello sdoganamento? Fornite i documenti necessari?
R: Forniremo i documenti di sdoganamento completi (fattura commerciale, bolla di accompagnamento, polizza di carico, rapporti di certificazione). Le spese e i dazi di sdoganamento sono a carico dell'acquirente (termini EXW/FOB). Possiamo aiutarvi con la preparazione dei documenti, se necessario.

Connettori per cavi da scheda a filo a 2+20 pin M20 multi-pin IP67 per connettori solari 2
